Bio-Signal IoT Platform

01 / 15

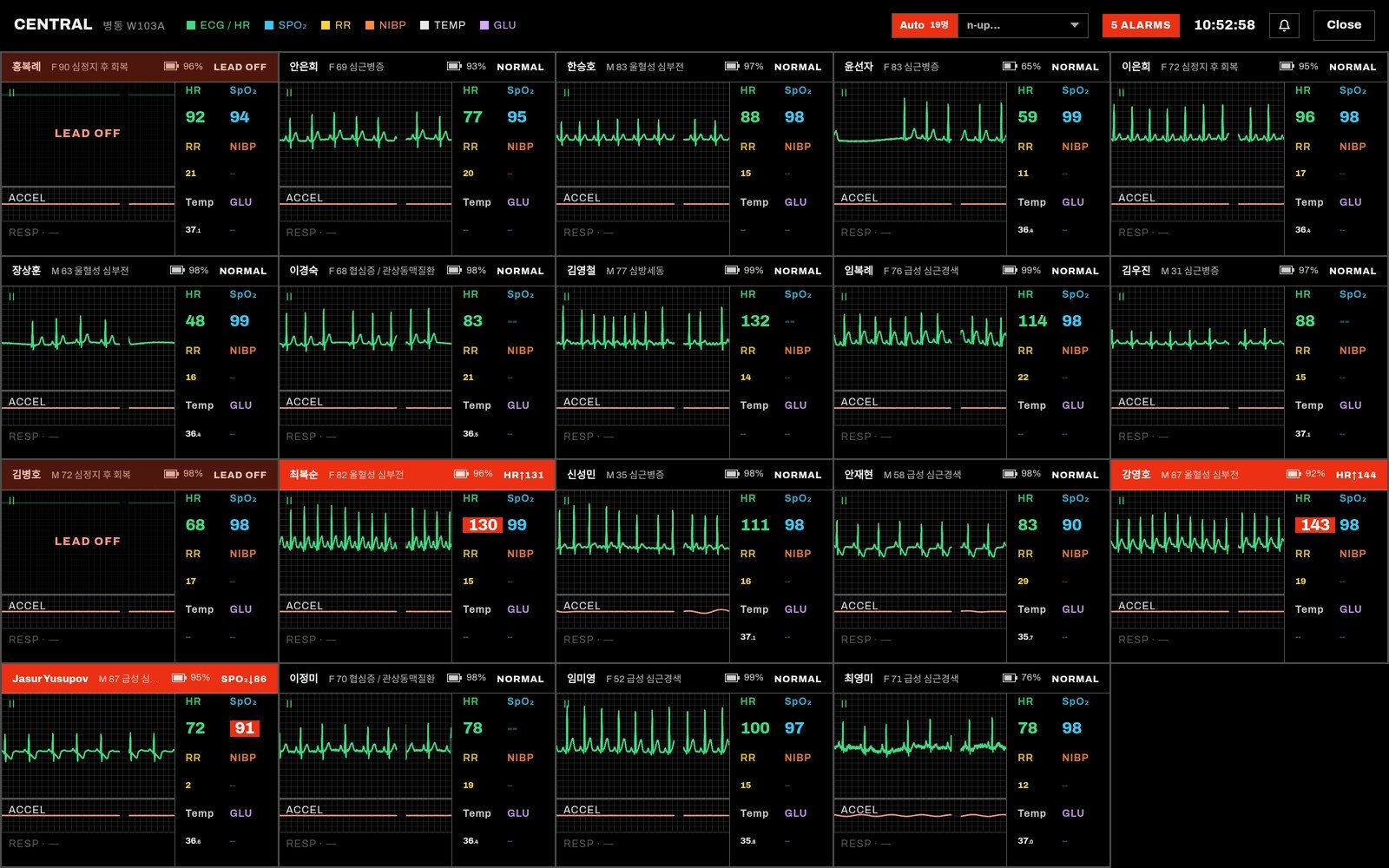

중앙 모니터

병동·병실·게이트웨이·담당의 단위로 환자를 한 화면에 모아 ECG 파형과 심박수·SpO₂·호흡수·체온을 실시간으로 보여 줍니다.

• 알람이 난 환자는 카드 전체가 알람색으로 전환
• 인원에 맞춰 칸 수 자동 조절
• 벽걸이 모니터용 전체 화면

02 / 15

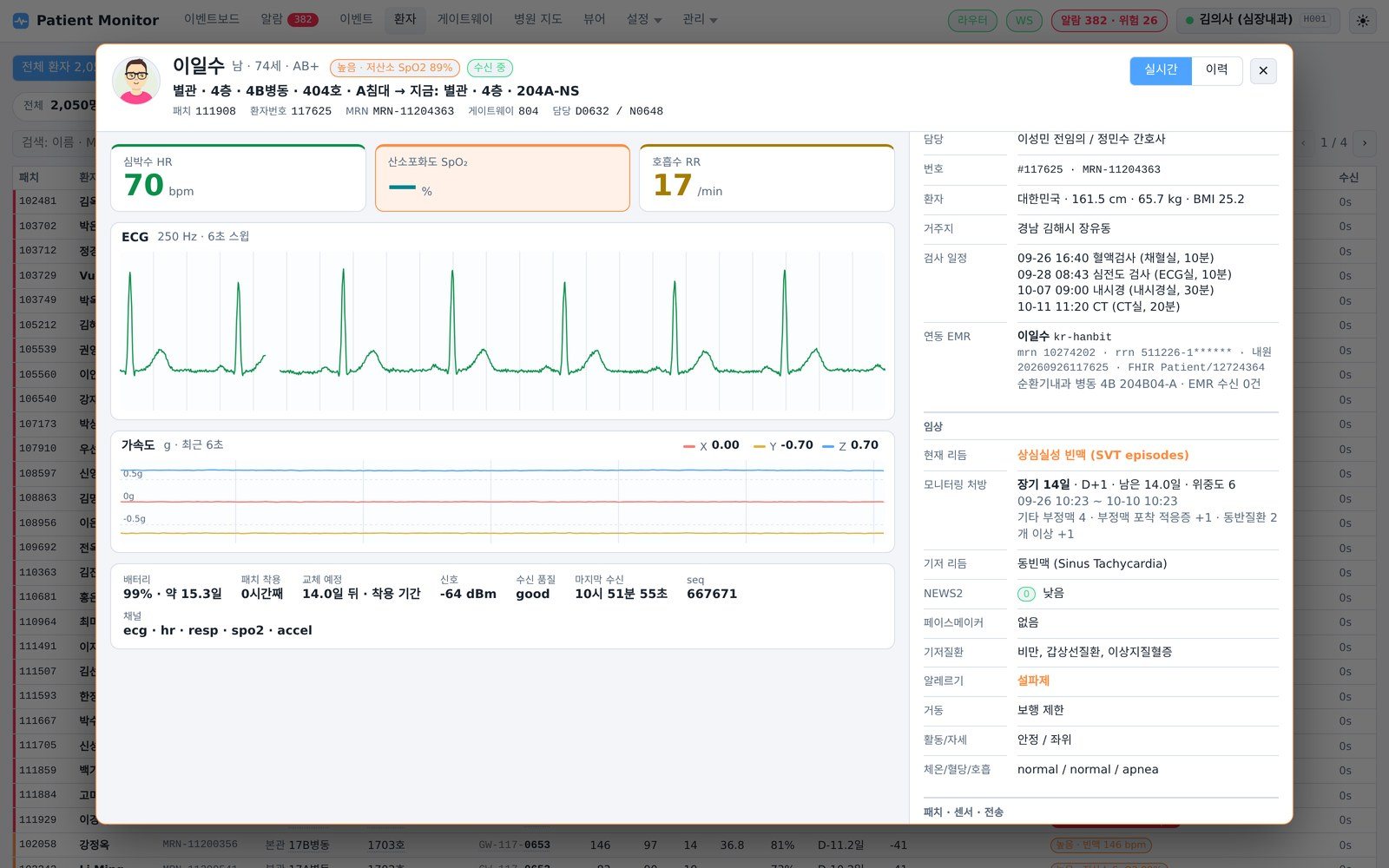

환자 실시간 창

환자 아이콘이나 이름을 누르면 실시간 파형과 바이탈, 패치 상태가 열리고, 오른쪽에 입원 기록·임상 정보·연동 EMR·검사 일정이 이어집니다.

• ECG(250 Hz) 스윕 파형, 3축 가속도, 바이탈 타일
• 패치 배터리 남은 일수·착용 일수·교체 예정
• 보는 사람의 역할에 따라 항목 순서가 달라짐

03 / 15

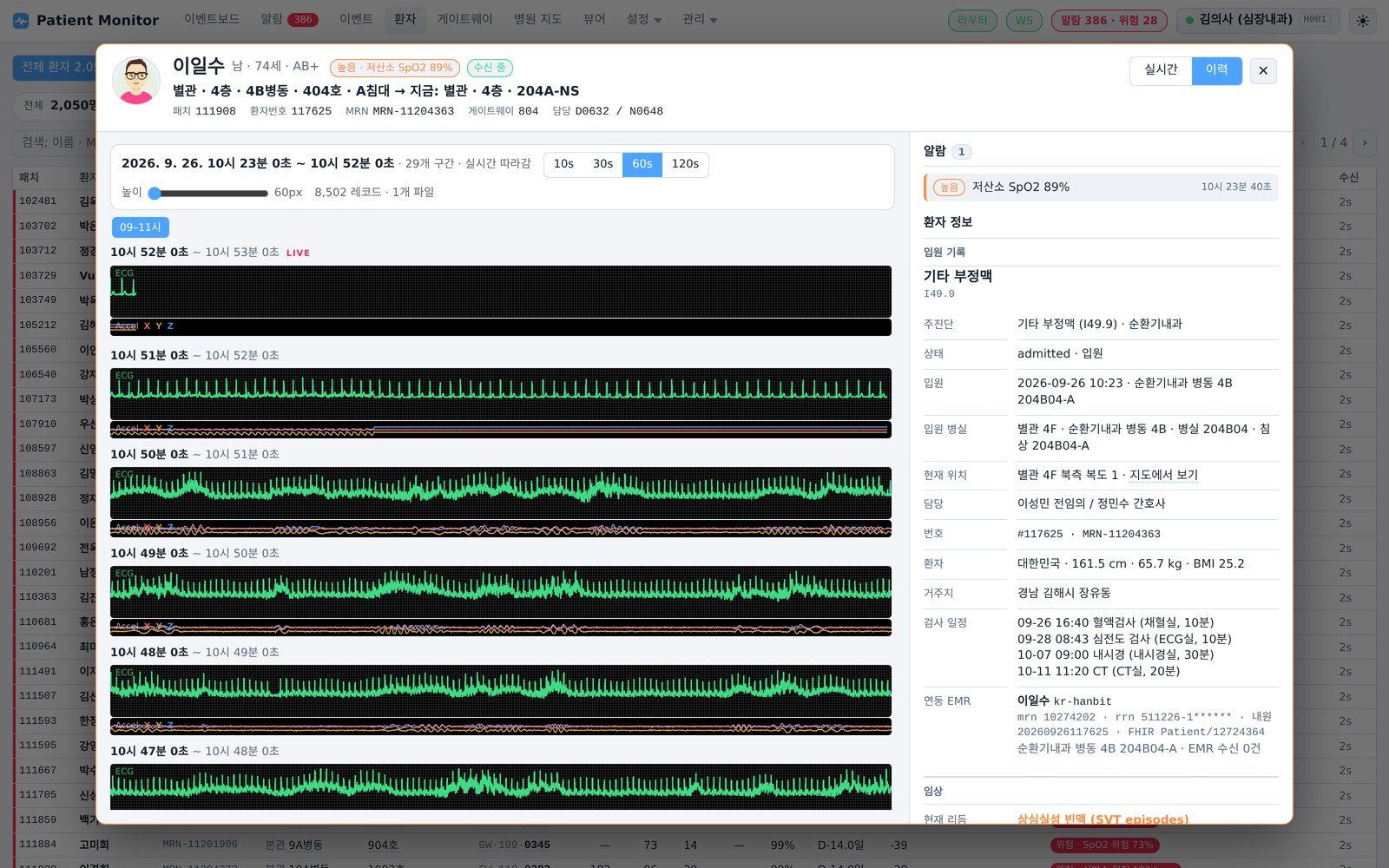

파형 기록

환자별 과거 파형을 10·30·60·120초 구간으로 거슬러 봅니다.

• 로컬에서 지운 구간은 백업 서버에서 자동으로 받아 표시
• 받은 데이터는 SHA-256으로 검증

04 / 15

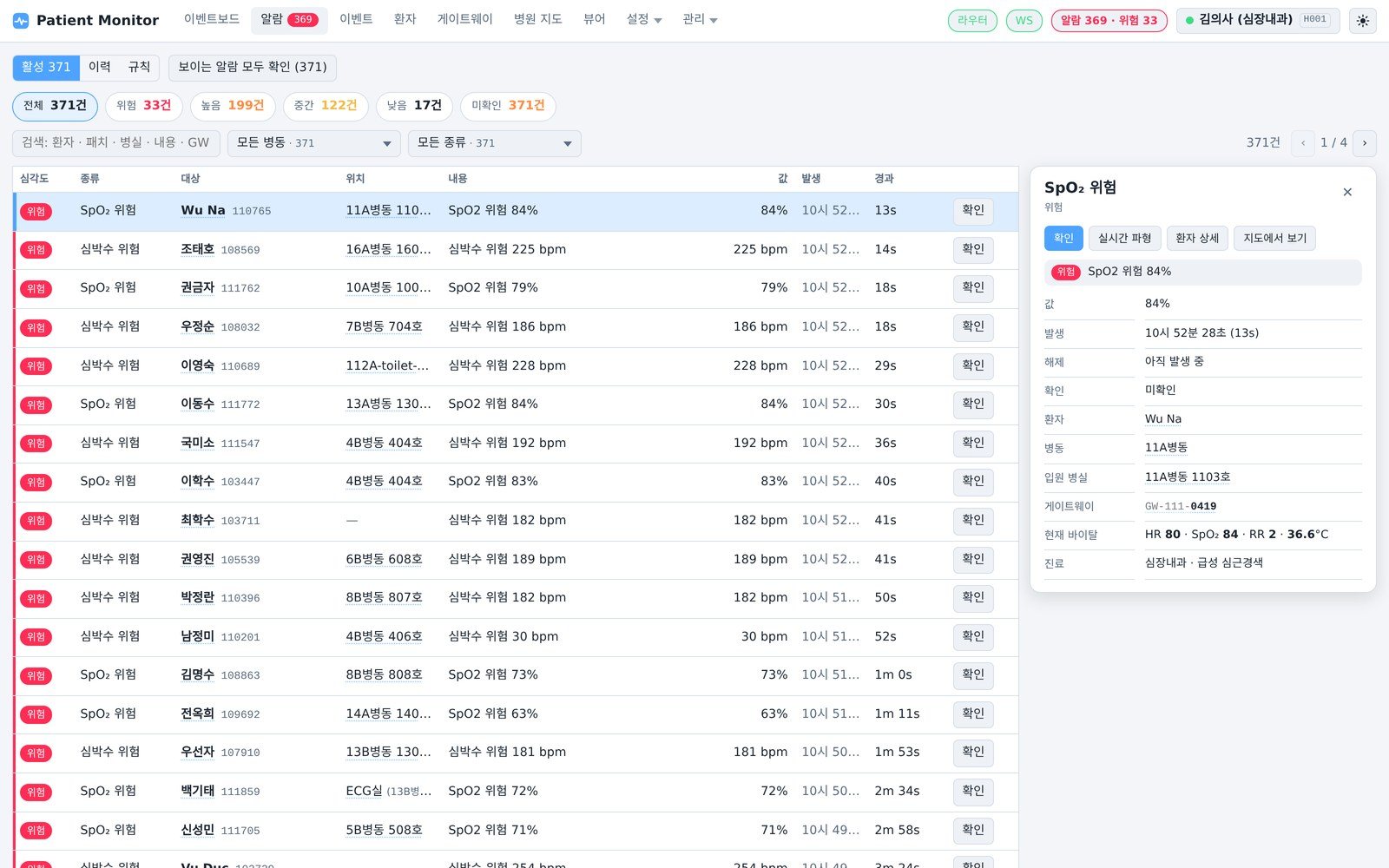

알람

심박·SpO₂·호흡·체온 임계, 전극 탈락, 배터리 부족, 패치 무응답, 게이트웨이 끊김 등을 4단계 심각도로 알립니다.

• 심각도·미확인 칩과 병동·종류 필터
• 행을 누르면 현재 바이탈과 확인·실시간 파형·지도 버튼

05 / 15

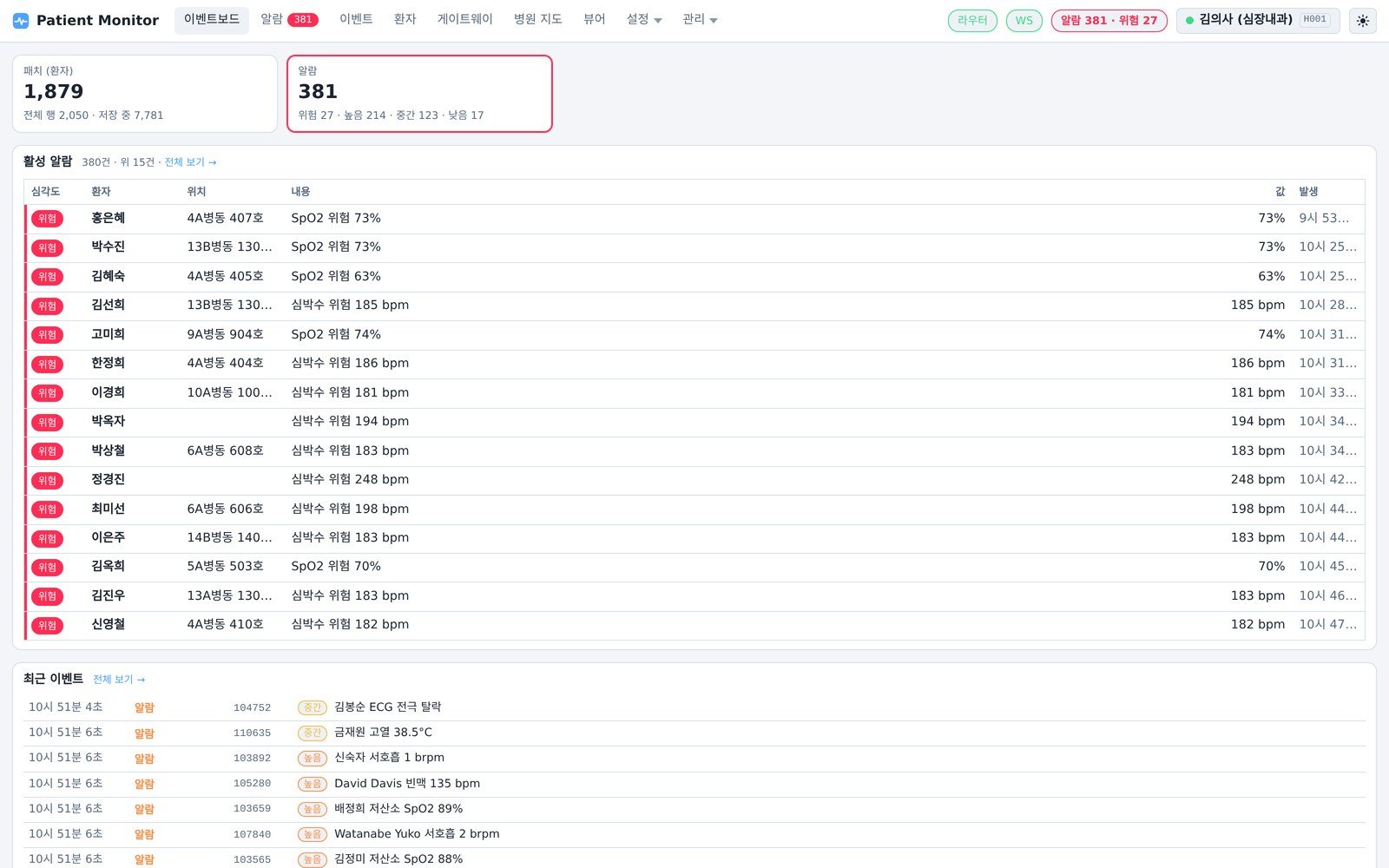

이벤트보드

지금 울리는 알람과 최근 이벤트를 한눈에 봅니다.

06 / 15

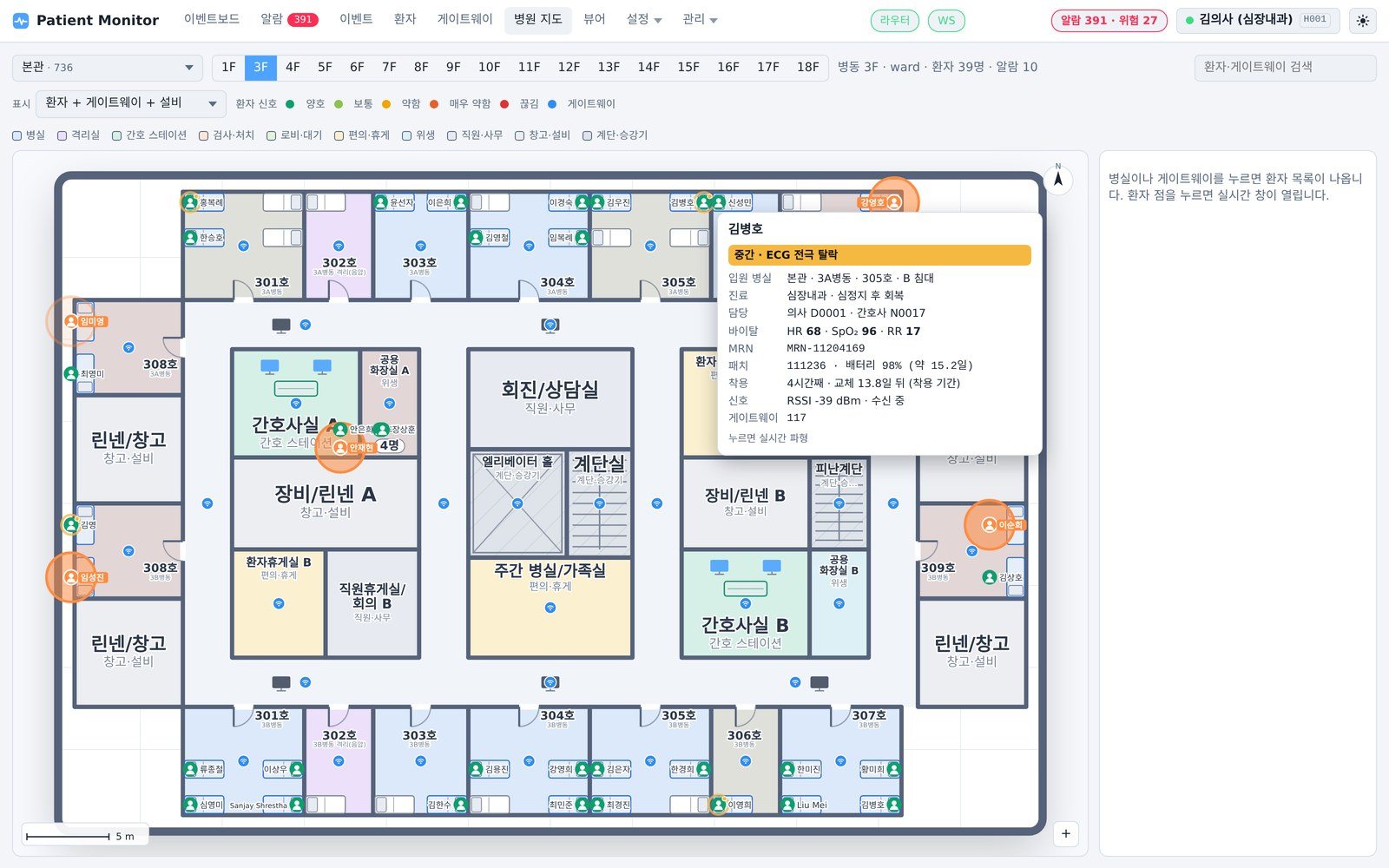

병원 지도

건물·층별 도면 위에 환자·게이트웨이·알람을 겹쳐 보여 줍니다.

• 위험·높음 알람 환자는 알람색 원으로 표시
• 아이콘에 올리면 정보 팁, 누르면 실시간 창
• 다른 화면의 "지도에서 보기"로 해당 층 이동 후 5초 강조

07 / 15

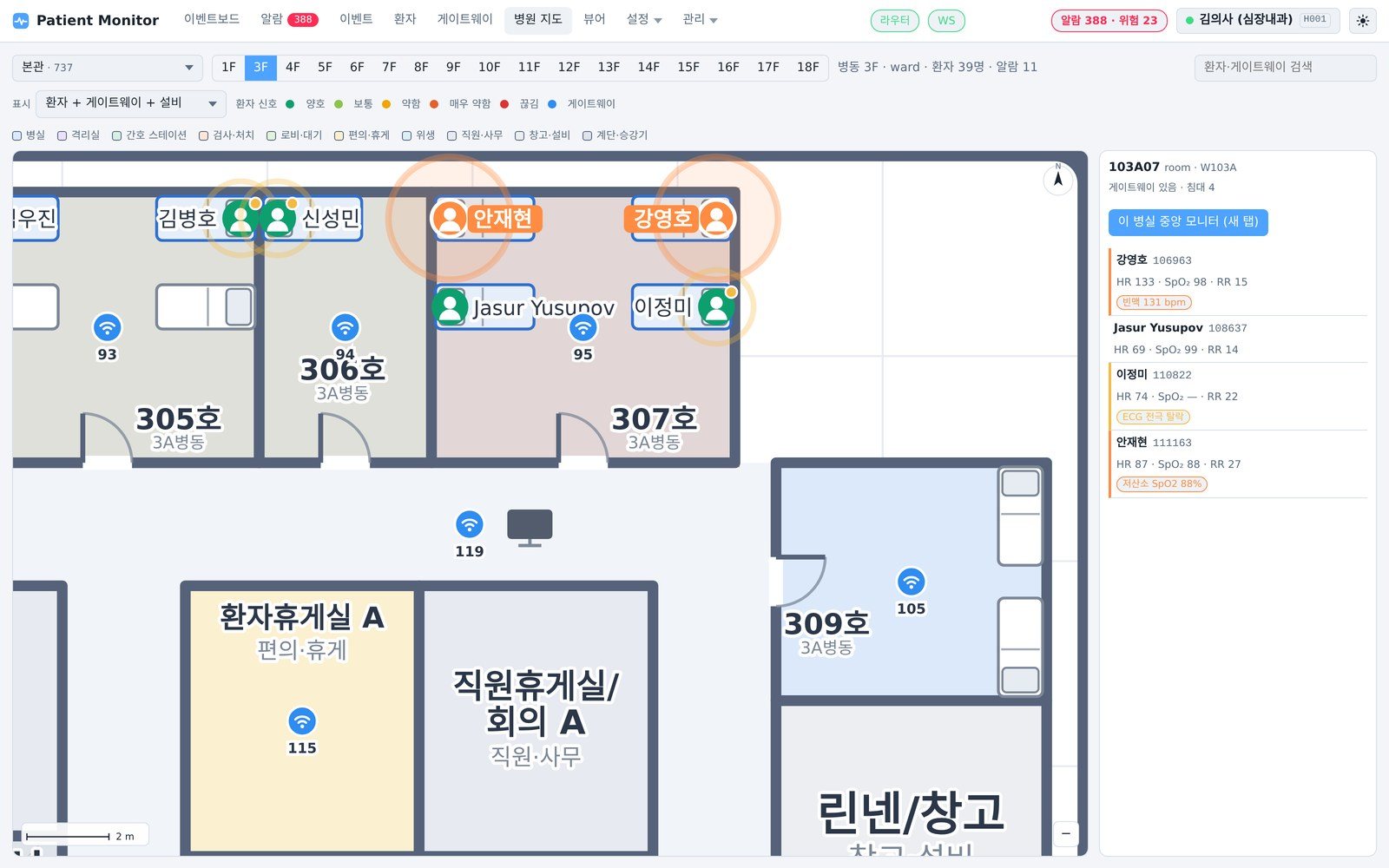

병실 확대

병실을 누르면 그 병실의 환자 목록과 병실 중앙 모니터 버튼이 나옵니다.

08 / 15

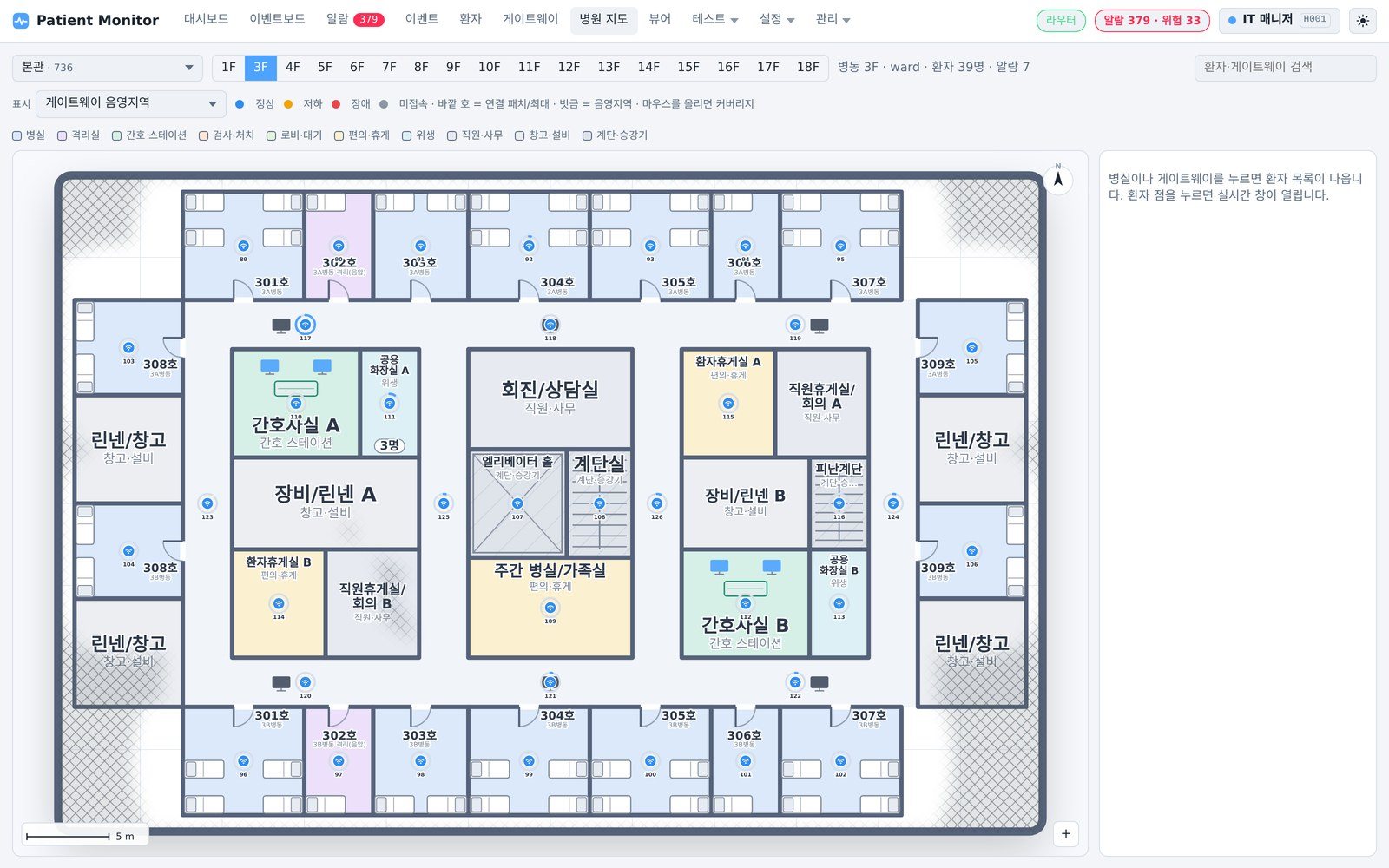

게이트웨이 음영지역

게이트웨이 커버리지와 음영지역을 도면 위에서 확인합니다. 다크 테마도 지원합니다.

09 / 15

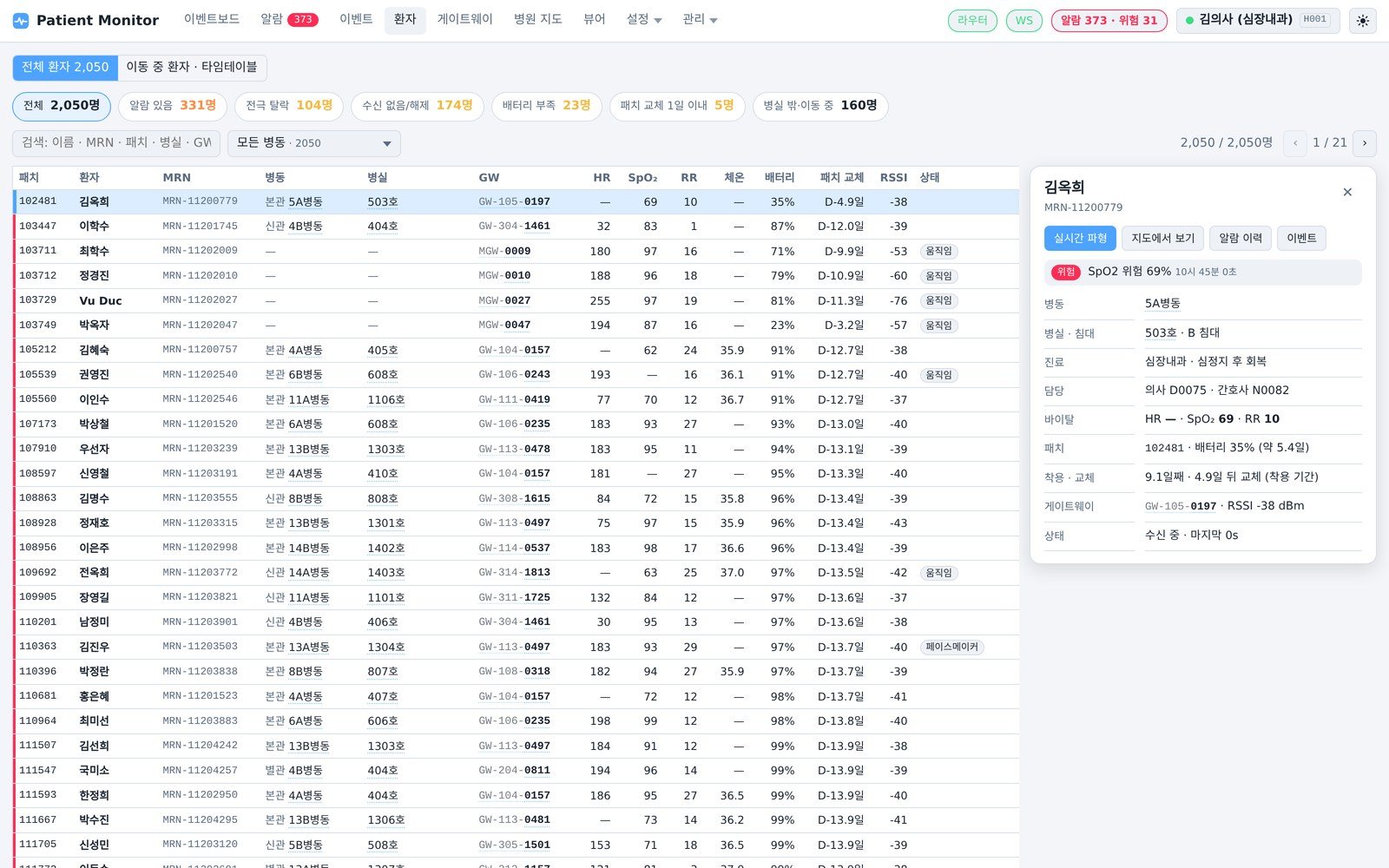

환자 목록

조치가 필요한 환자를 칩으로 거릅니다.

• 알람·전극 탈락·수신 없음·배터리 부족·패치 교체 1일 이내·병실 밖
• 병동·병실·게이트웨이가 서로 링크로 연결

10 / 15

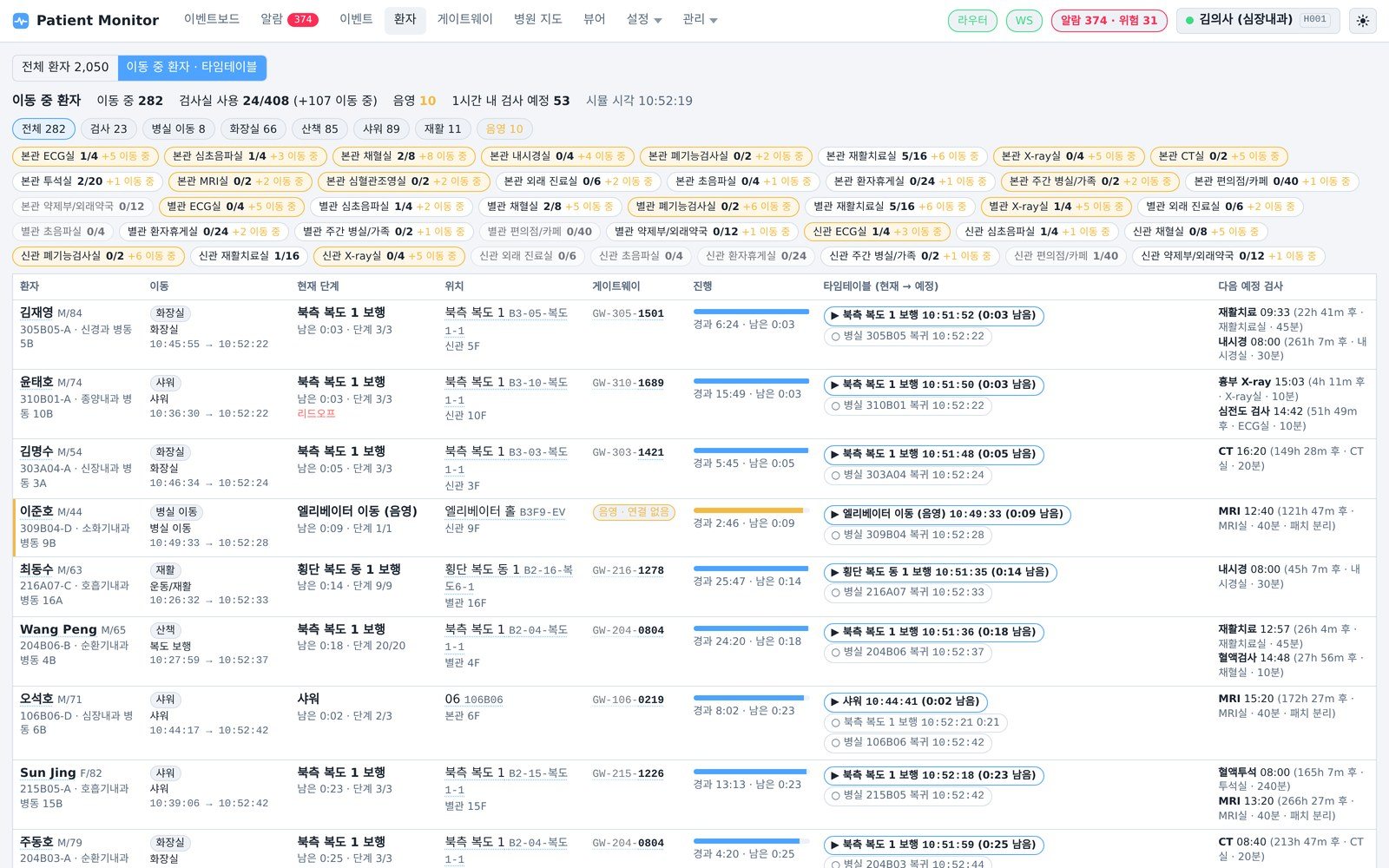

이동 중 환자

검사·재활·투석 등으로 병실을 떠난 환자의 현재 단계와 진행률, 단계별 일정을 보여 줍니다.

• 다음 예정 검사와 검사실별 사용 현황
• 패치 착용 최대 14일·배터리 약 15.5일 기준 교체 예정 알림

11 / 15

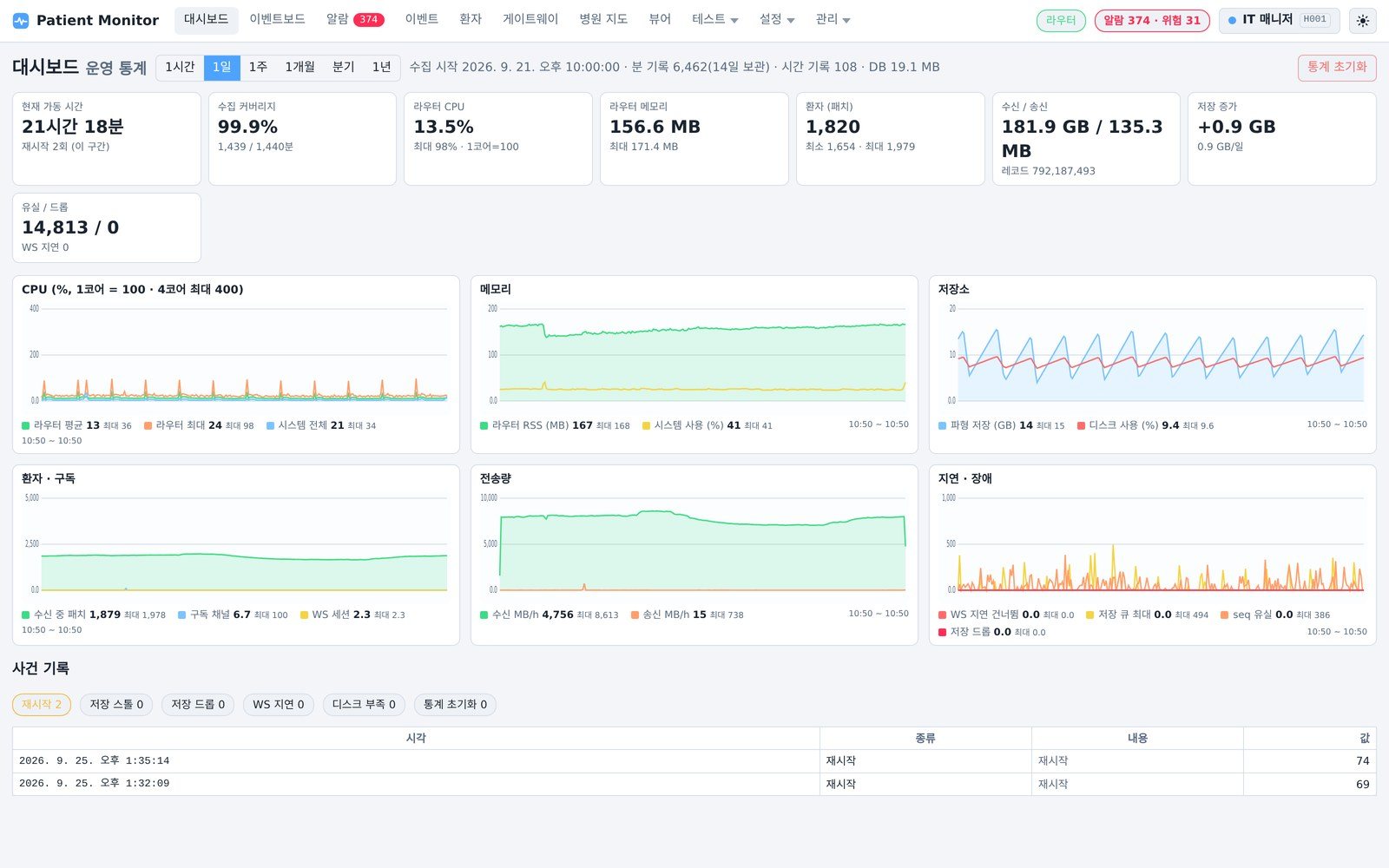

운영 대시보드

CPU·메모리·저장소·수신량·유실·재시작을 1시간부터 1년 단위까지 봅니다.

• 1분 단위 기록, 14일 보관 후 시간 단위로 요약

12 / 15

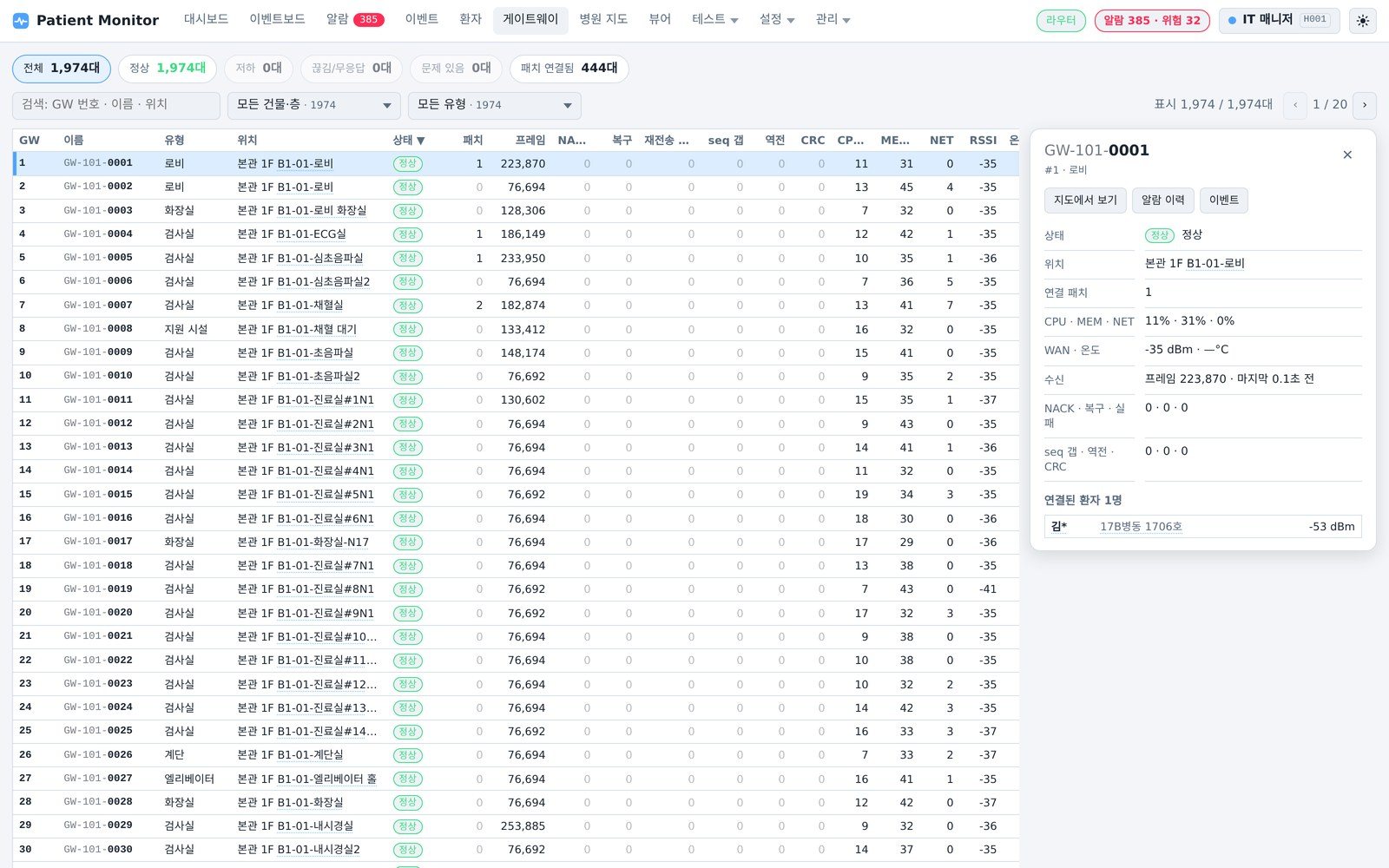

게이트웨이

게이트웨이 상태와 부하를 관리합니다.

• 정상·저하·끊김 상태 칩, 건물·층·유형 필터
• 게이트웨이별 부하·재전송·CRC 통계와 연결된 환자

13 / 15

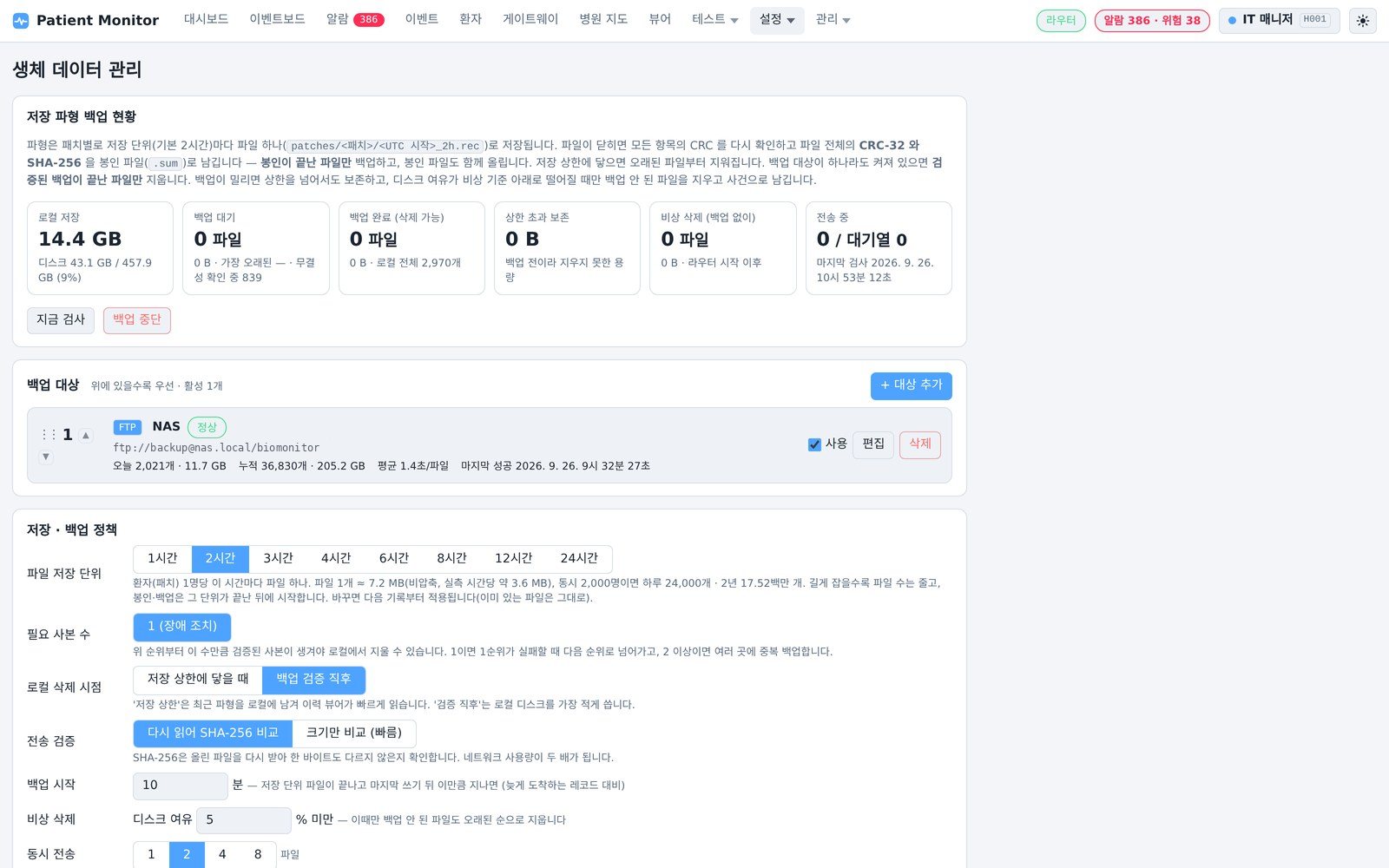

생체 데이터 저장 · 백업

파형을 환자별 파일로 저장하고, 무결성을 봉인한 뒤 백업합니다.

• 환자(패치)별 2시간 단위 파일 (1~24시간 선택)
• 기록별 CRC와 파일 전체 CRC-32·SHA-256 봉인
• NAS·SMB·FTP·FTPS·SFTP 백업 후 원격에서 다시 읽어 SHA-256 대조

14 / 15

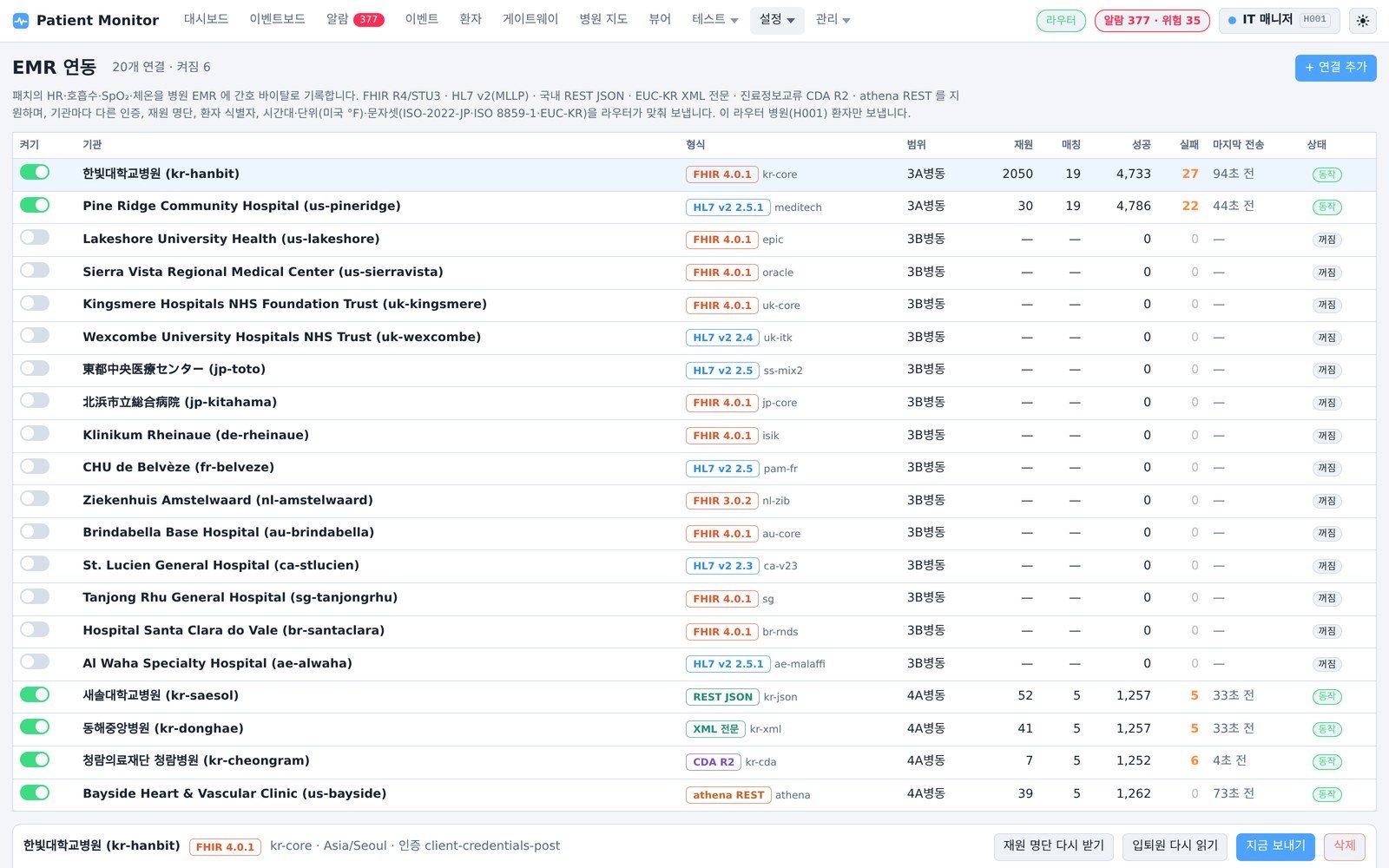

EMR 연동

재원 명단과 입퇴원을 실시간으로 받아 환자를 맞추고, 바이탈을 각 EMR 형식으로 기록합니다.

• FHIR R4·STU3, HL7 v2(MLLP), 국내 EMR JSON·EUC-KR XML·CDA R2, REST
• 국내·해외 20개 모의 병원 사이트로 검증

15 / 15

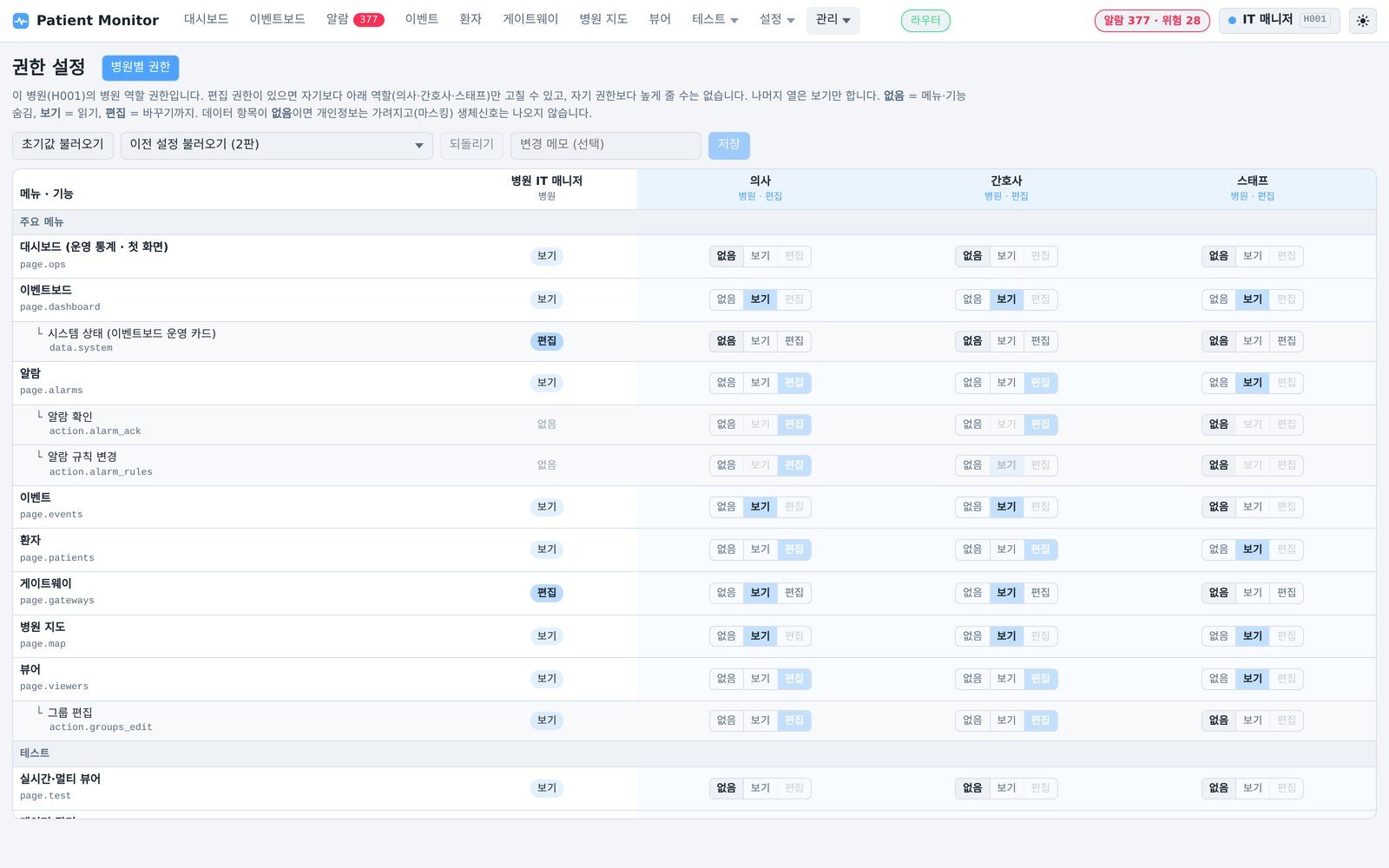

계정 · 권한

메뉴 → 화면 안 기능 → 데이터 구조까지 권한을 없음·보기·편집으로 설정합니다.

• 역할 8종, 자기보다 아래 역할만 수정 가능
• 권한이 없으면 서버가 개인정보를 가리고 생체신호를 제외
• 병원(테넌트)별 데이터 분리와 감사 기록
