Bio-Signal Emulator

01 / 13

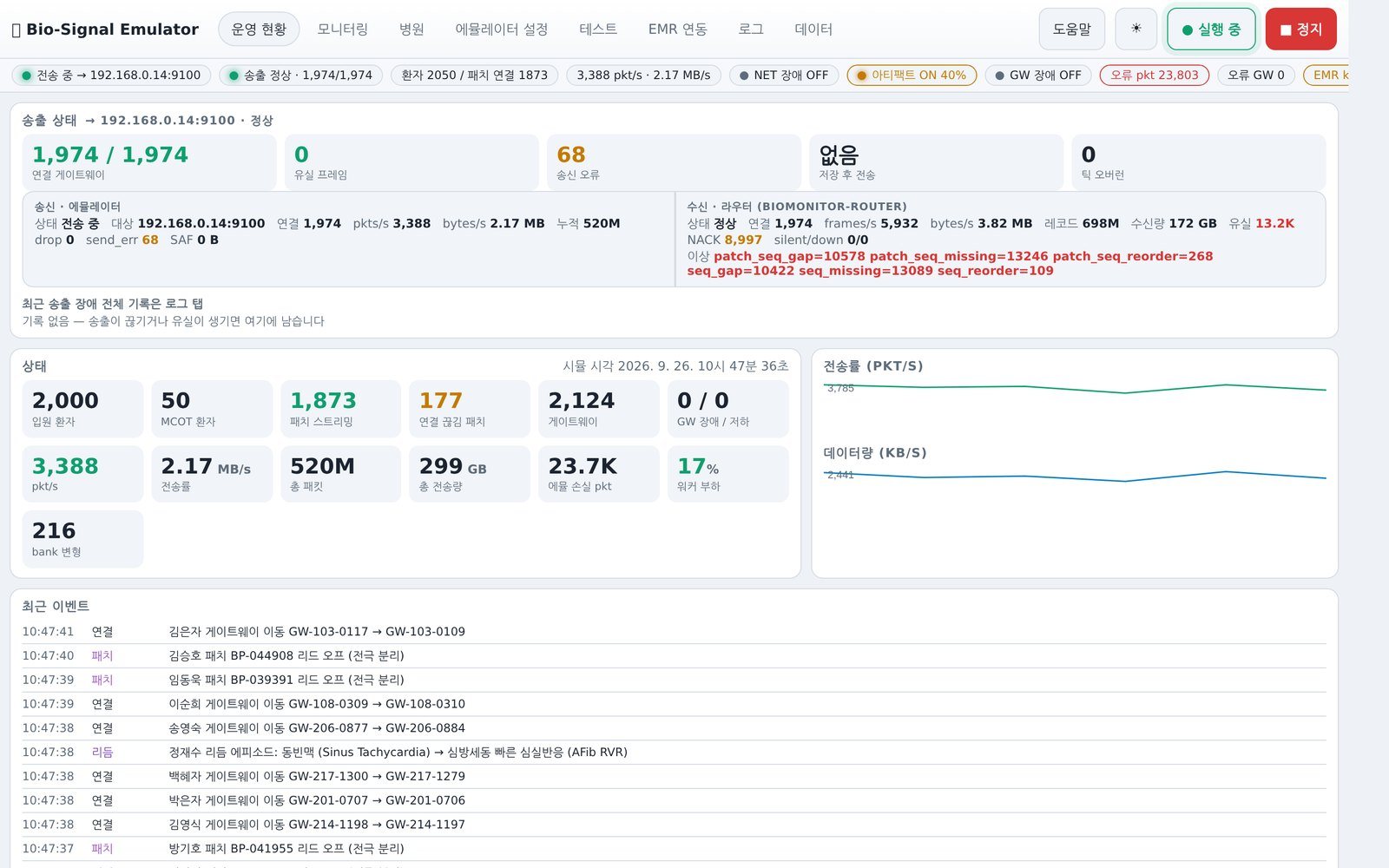

운영 현황 대시보드

에뮬레이터가 지금 무엇을 얼마나 보내고 있는지 한 화면에 보여 줍니다.

• 송출 상태와 라우터 연결 수, 초당 패킷·데이터량 추이
• 재원·원외 환자 수, 패치·게이트웨이 상태
• 네트워크·게이트웨이 장애와 아티팩트 시나리오 상태
• 라우터가 보고한 수신 상태와 실시간 이벤트 로그

02 / 13

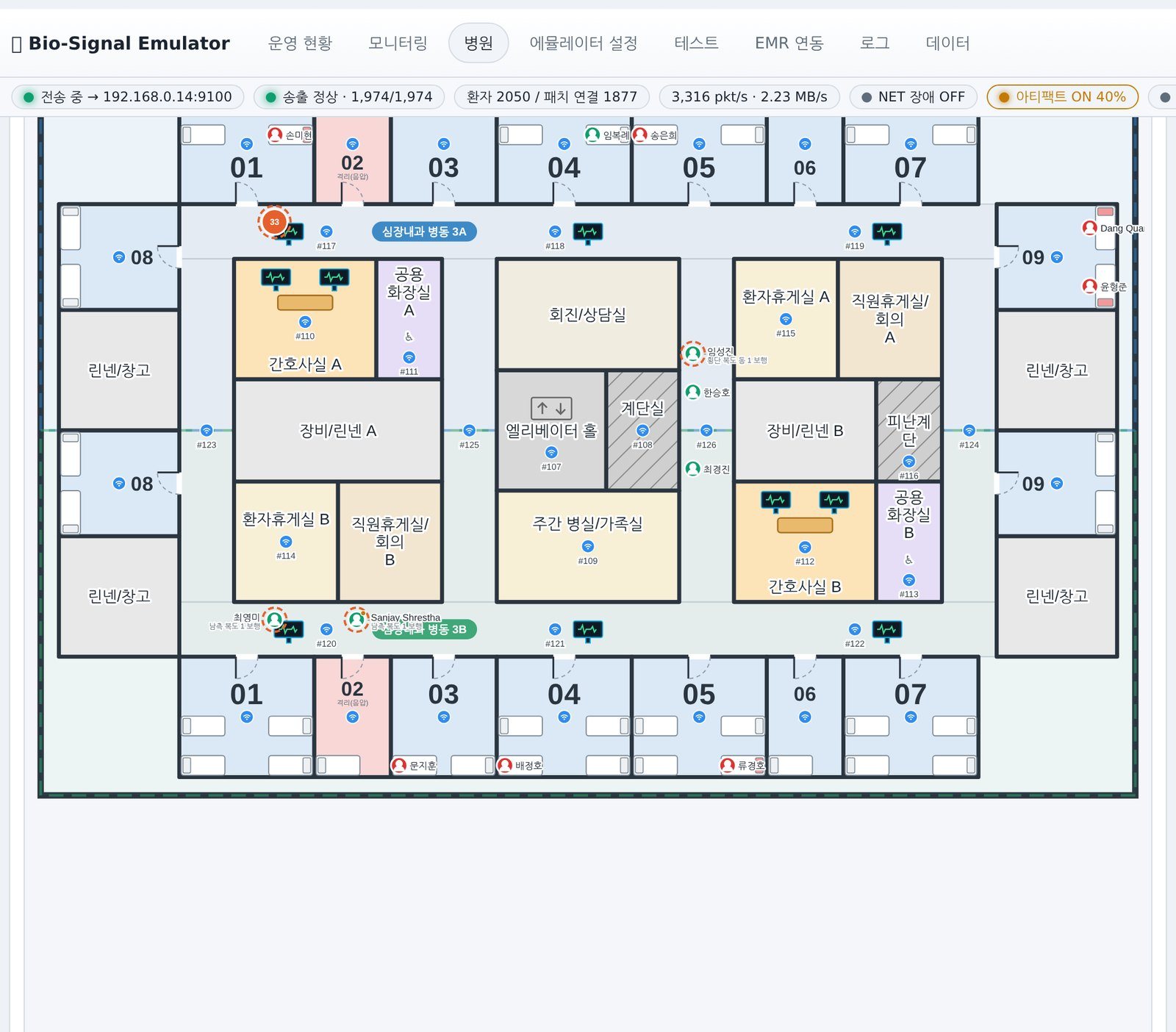

병원 건축 도면

모니터링할 환자 수에서 병원 규모를 역산합니다. 환자 2,000명이면 약 2,500병상, 3동 20층입니다.

• 도면 원형 10종을 병상 수에 맞춰 자동 선택
• 병실 면적·병상 간격·복도 폭을 국내 의료법·건축법 치수로 자동 검증
• 게이트웨이 커버리지와 음영지역, 이동 중인 환자 표시
• 도면을 미터 단위 JSON으로 내보내 뷰어와 공유

03 / 13

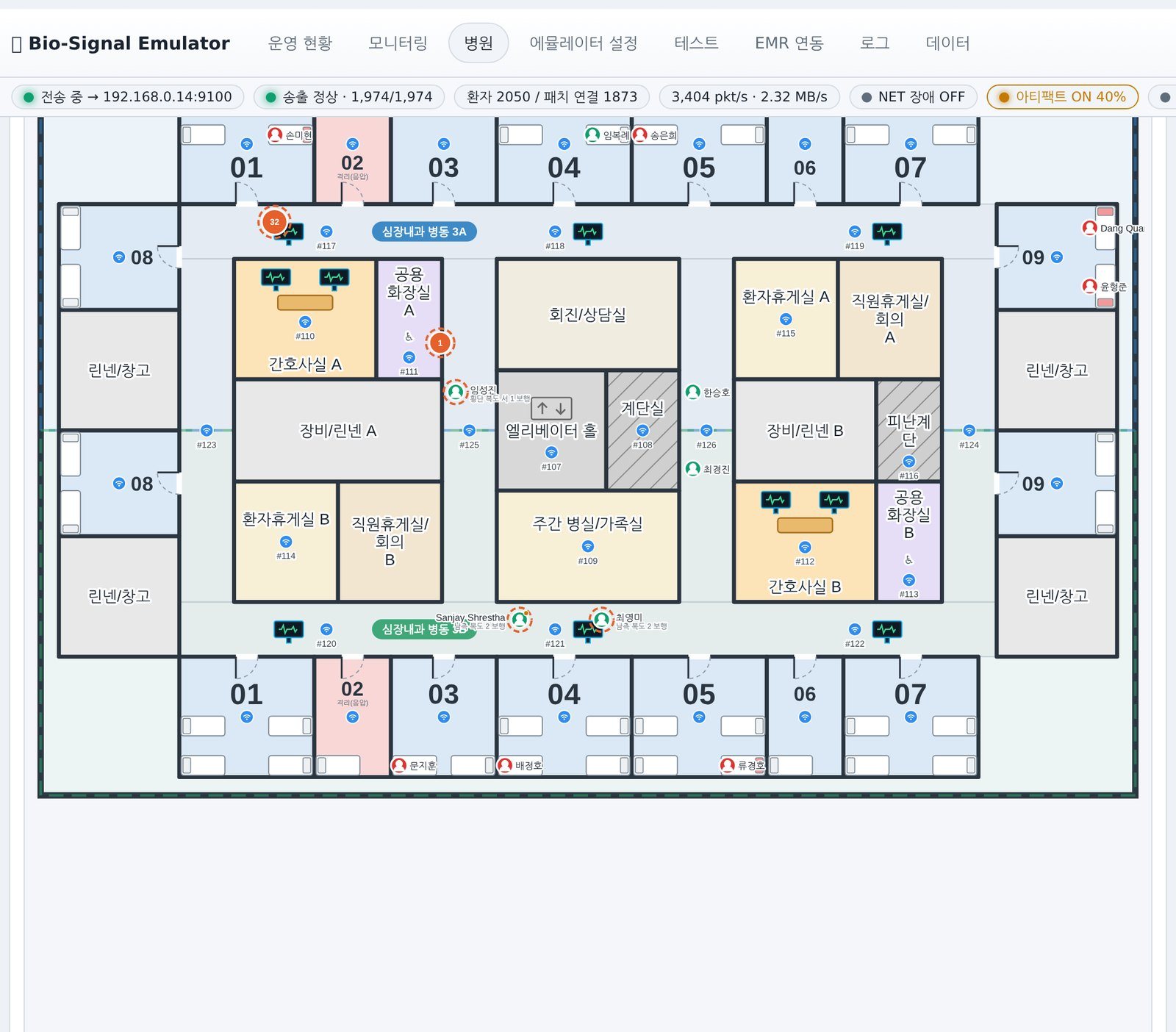

병실 확대

병실 안의 침대 위치와 방향, 호실 번호, 천장 중앙의 게이트웨이까지 그립니다.

• 건물 안을 눌러 확대·이동, 측면도에서 층 선택
• 병상 점유와 전극 분리·신호 없음 강조

04 / 13

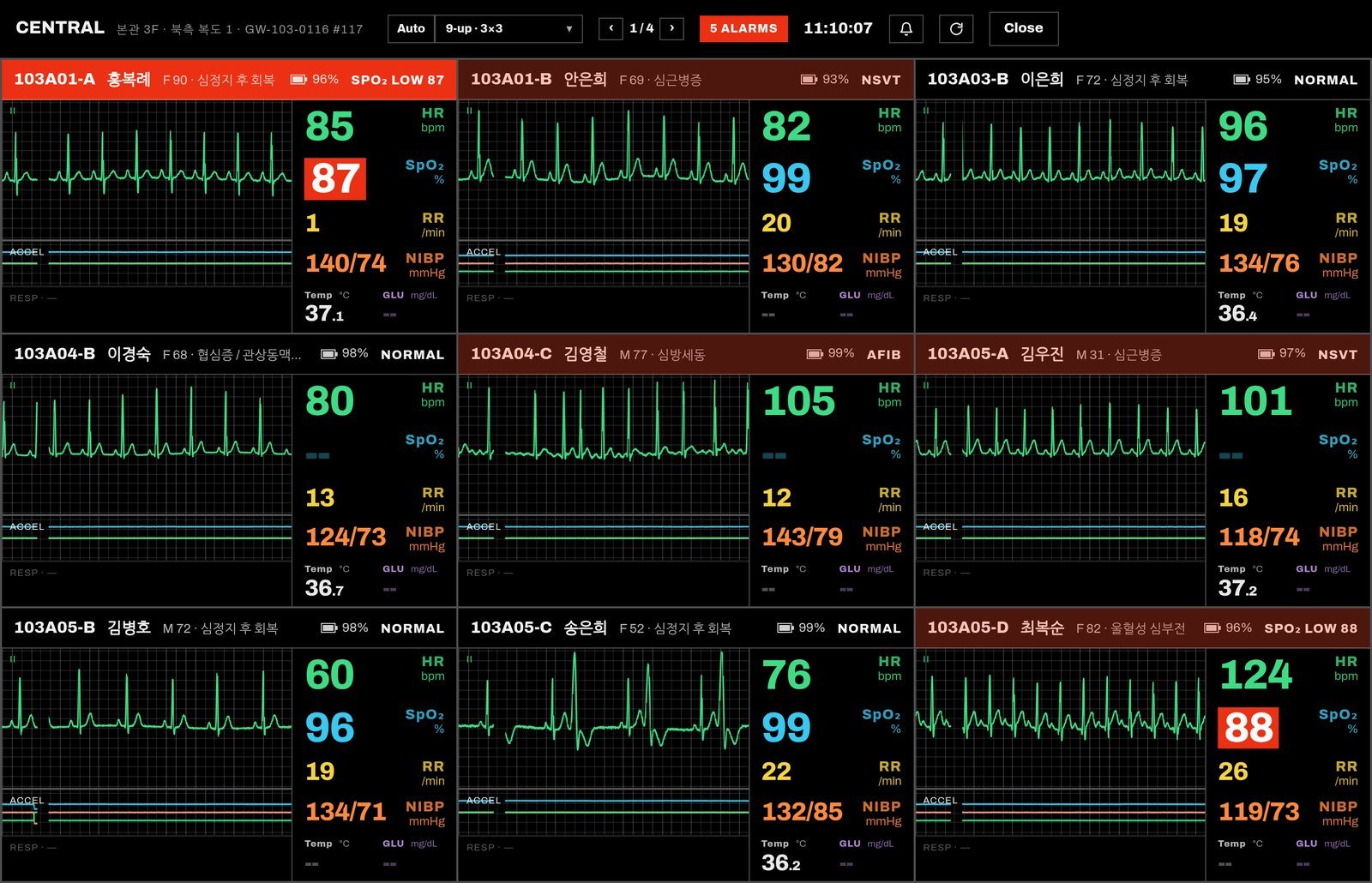

중앙 모니터

도면에서 게이트웨이를 누르면 그 게이트웨이에 연결된 환자들의 중앙 모니터가 열립니다.

• 파형: ECG II · Pleth · Resp
• 수치: HR · SpO₂ · RR · NIBP · Temp · GLU와 알람 한계
• 우선순위별 경보 색 — 적색 VFib·VT 등, 황색 리드오프·AFib 등
• 격자 2×1부터 6×8까지

05 / 13

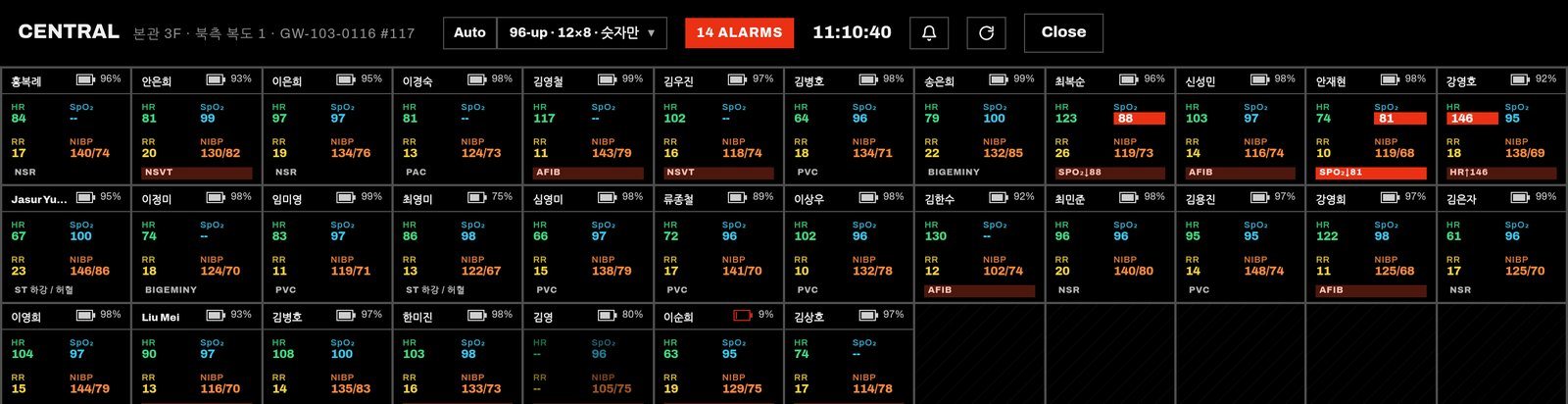

숫자 전용 보드

병동 전체를 한 번에 보는 숫자 전용 보드로, 최대 16×10(160침상)까지 표시합니다.

06 / 13

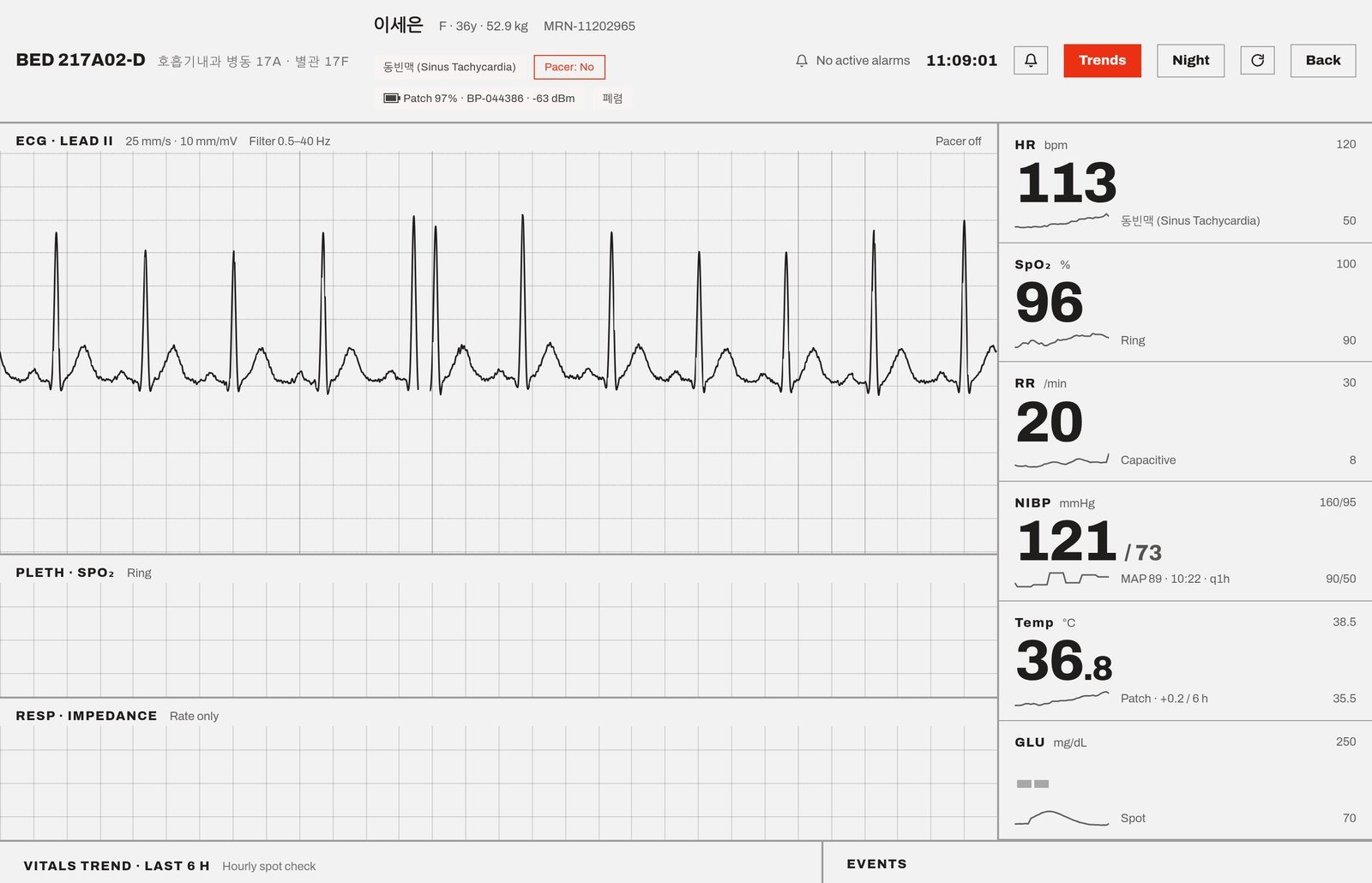

단일 침상 뷰어

중앙 모니터의 타일을 누르면 한 환자의 병상 모니터가 열립니다.

• 표준 표시 25 mm/s · 10 mm/mV
• 알람 한계와 6시간 스파크라인, 추세표와 환자 이벤트
• 밝은 화면과 야간 모드 전환

07 / 13

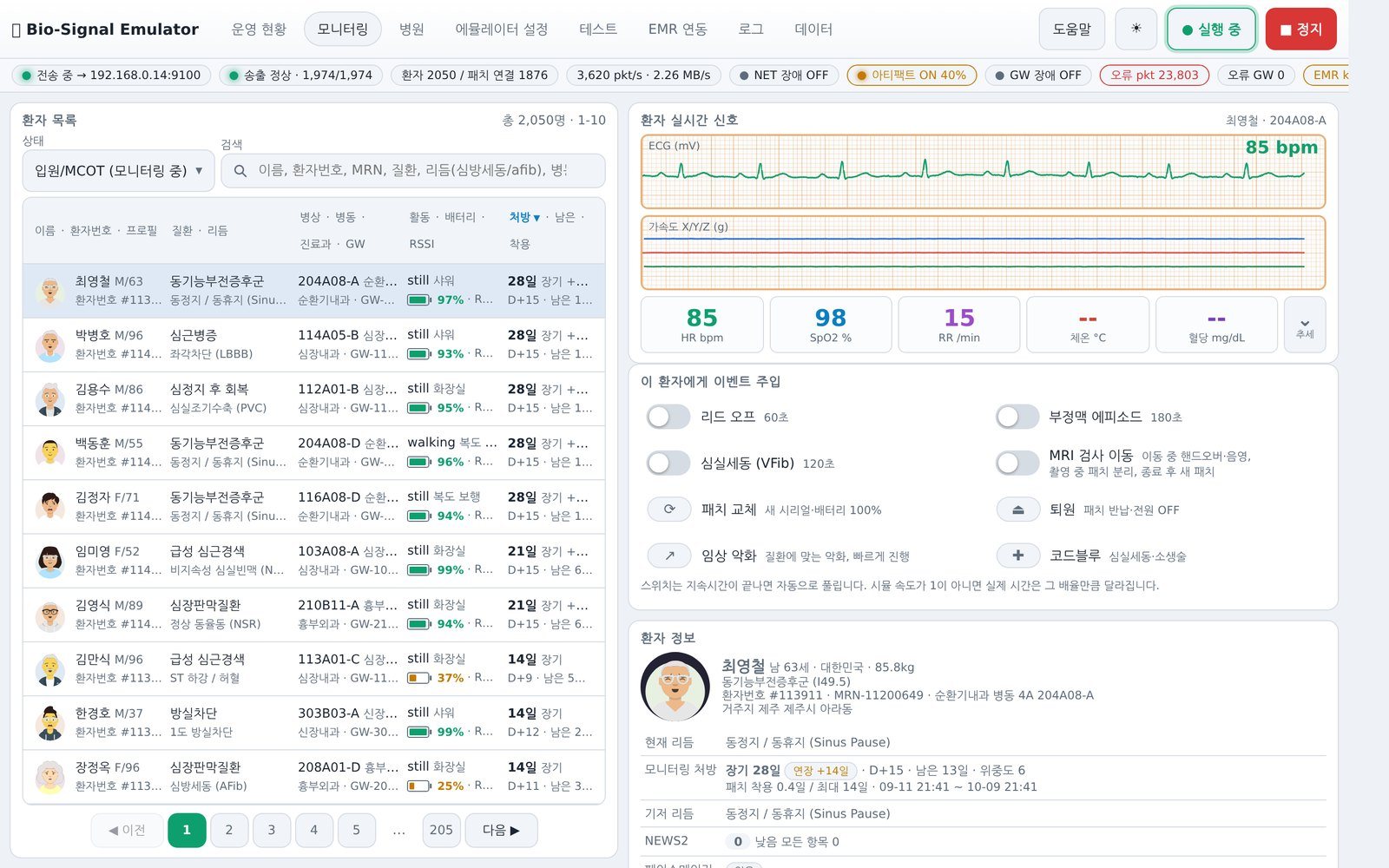

환자 모니터링

환자 목록에서 한 명을 고르면 실시간 ECG와 수치, 기록을 함께 봅니다.

• 모니터링 처방 — 처방 일수, D+n, 남은 시간, 패치 착용일
• 리듬·에피소드·리드오프 주입 스위치
• NEWS2 조기경보 점수
• 입원 기록·검사 일정·이동 동선·패치 교체 이력

08 / 13

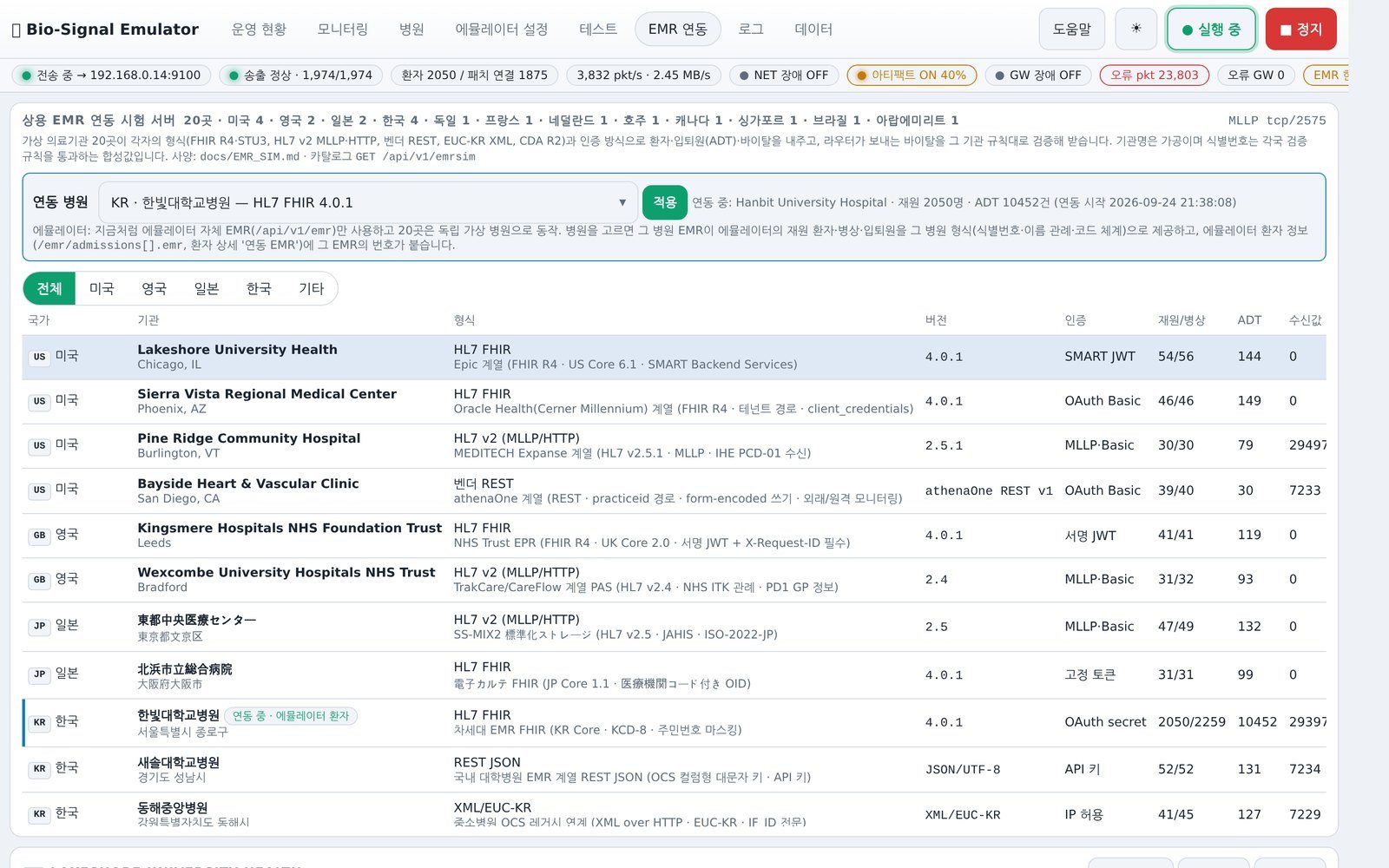

EMR 연동 시험

상용 EMR 연동을 미리 시험할 수 있도록 가상 의료기관 20곳을 내장했습니다.

• 미국·영국·일본·한국 등 — FHIR R4·STU3, HL7 v2, CDA R2, REST, EUC-KR XML
• 인증 방식 10가지, 각국 체크 디지트를 통과하는 합성 식별번호
• 기관마다 자체 시험, 예시 요청, 장애 주입, 요청 로그

09 / 13

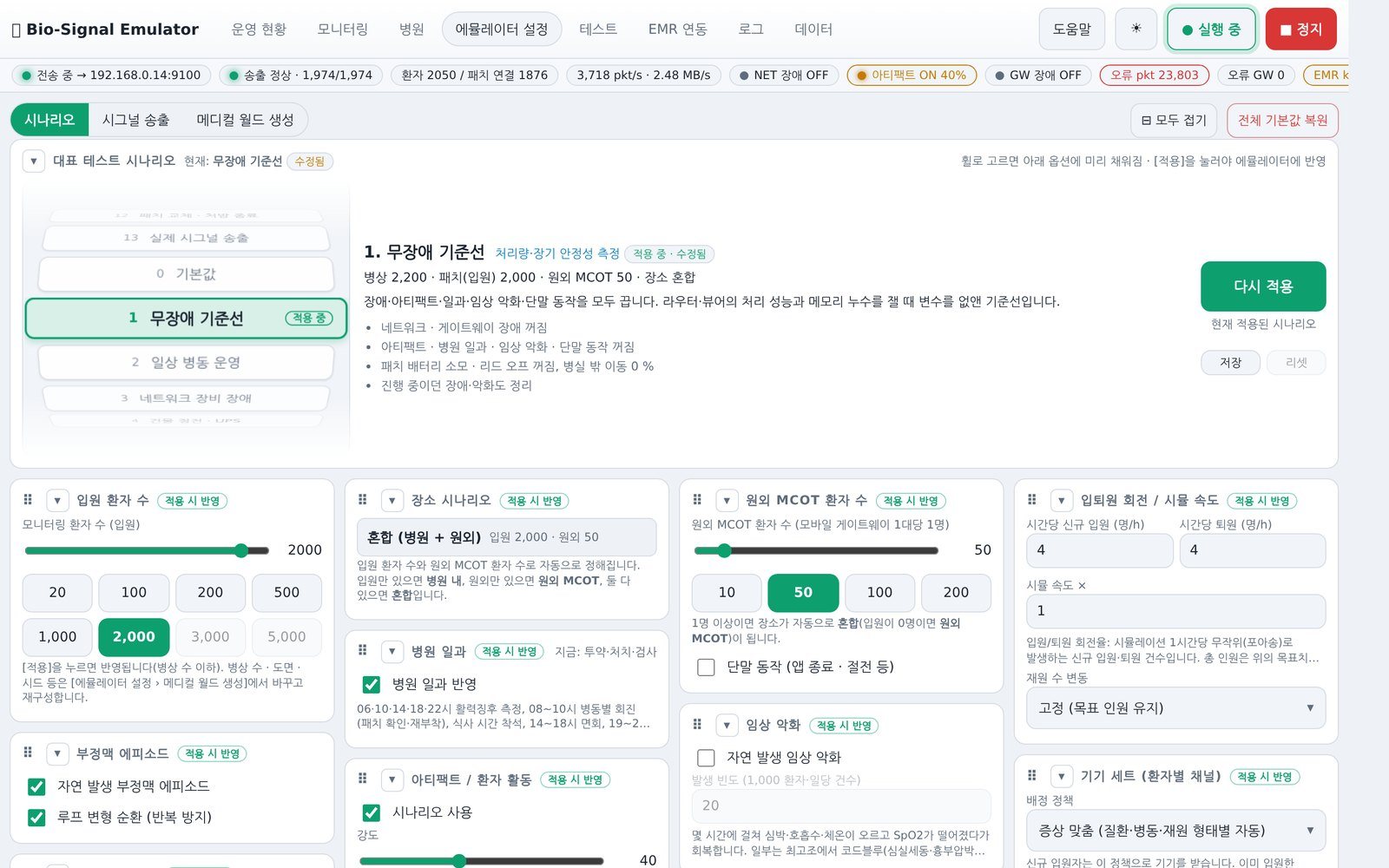

시나리오 프리셋

대표 시나리오 14개를 골라 한 번에 적용합니다.

• 무장애 기준선, 일상 병동 운영, 네트워크 장애, 정전·UPS
• 게이트웨이 교체, 움직임 아티팩트, 코드블루 다발, 전파 방해
• 개별 사건은 트리거·스크립트로 원하는 시각에 주입
• 모든 설정 변경은 이력으로 남고 실행 단위로 되돌리기

10 / 13

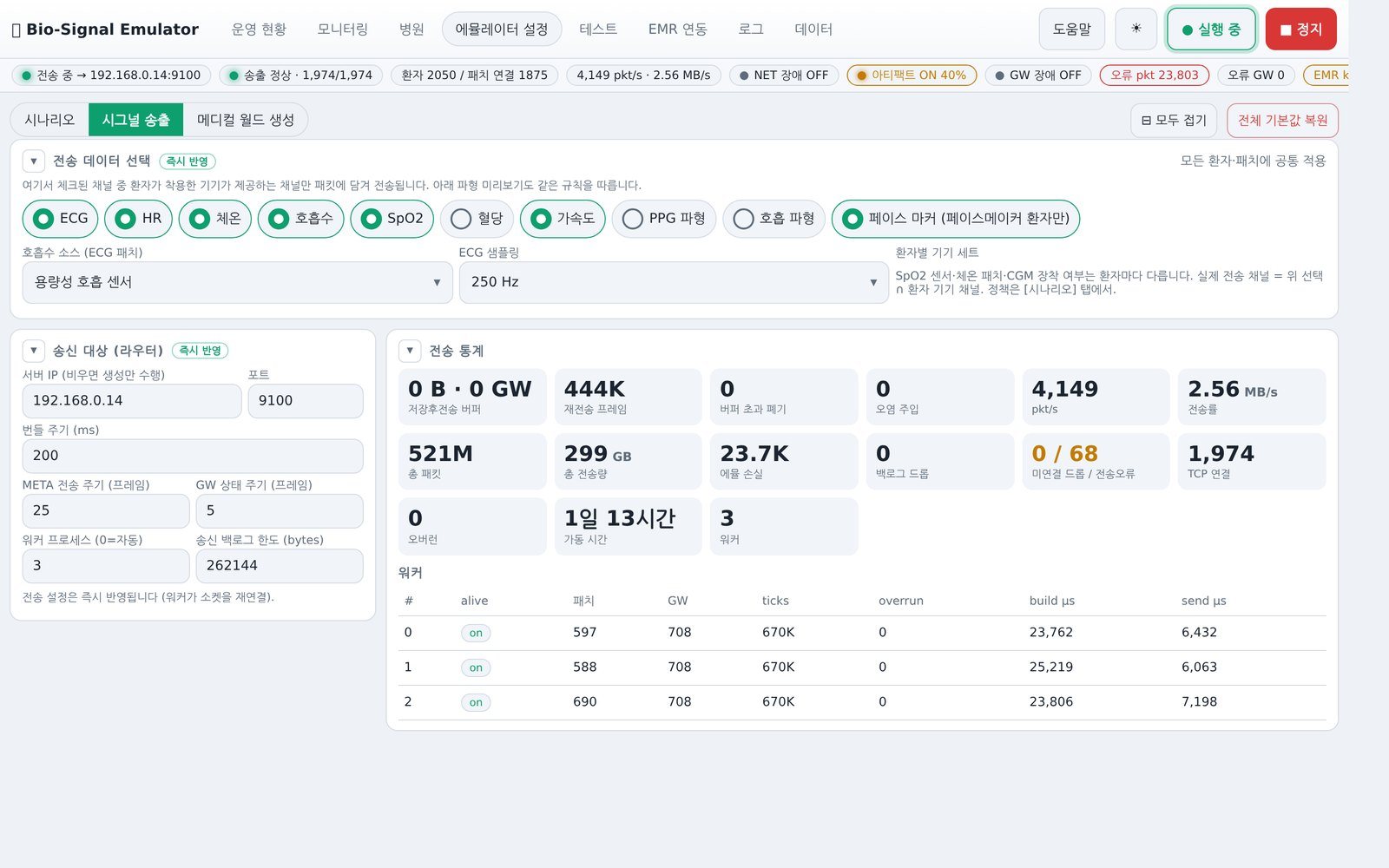

시그널 송출

라우터 주소와 전송 채널을 정하고, 시험용 드릴을 켭니다.

• 저장 후 전송, 오염 프레임, 정답 캡처
• 실측 심전도 파일(ATF/CSV)을 올려 그대로 송출

11 / 13

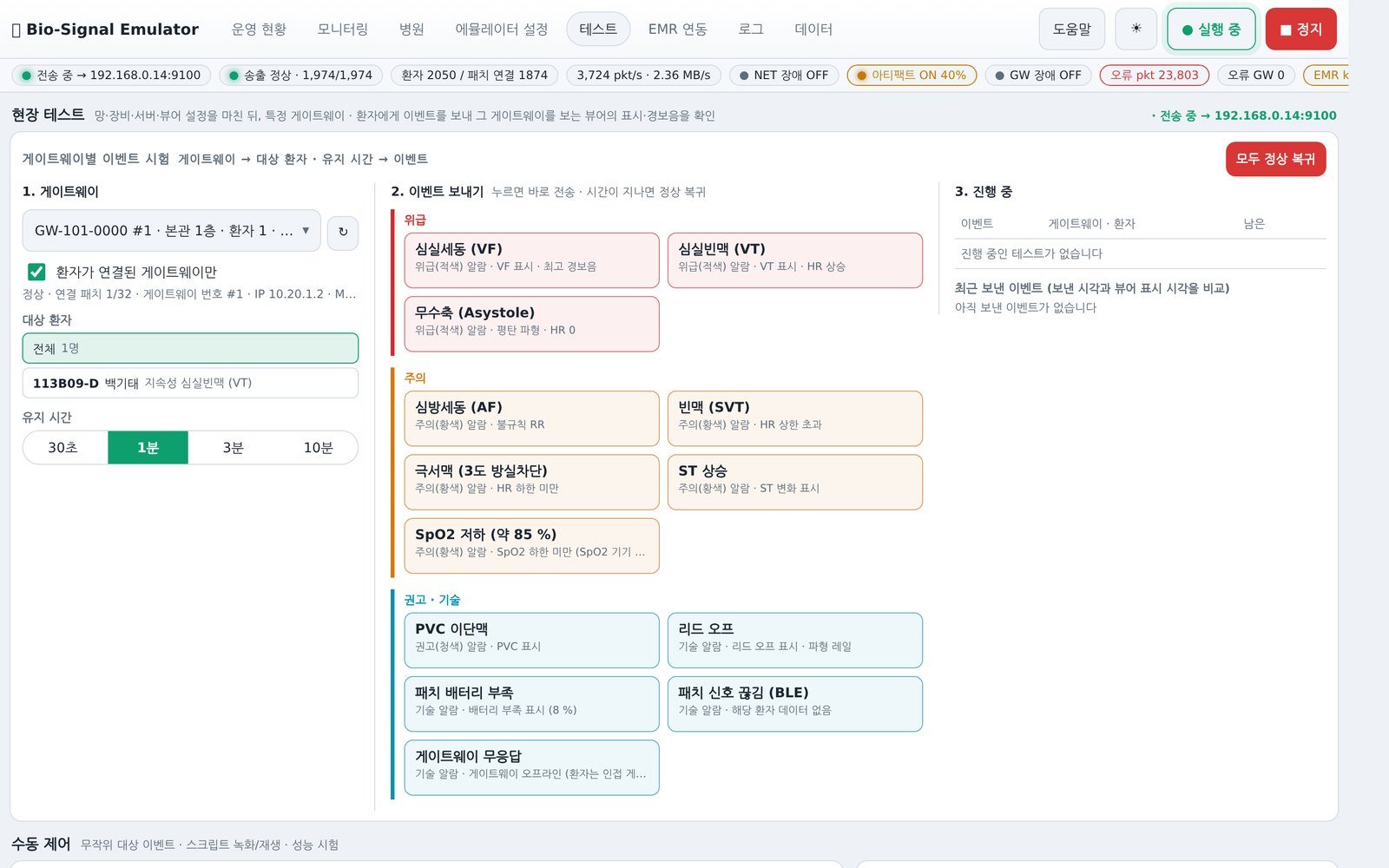

현장 테스트

망·장비·서버·뷰어를 설치한 뒤, 특정 게이트웨이·환자에게 이벤트를 보내 현장에서 표시와 경보음을 확인합니다.

• 이벤트 13종, 우선순위 3단계
• 위급: 심실세동·VT·무수축 / 주의: 심방세동·SVT·SpO₂ 저하 등
• 지정한 시간 동안 유지된 뒤 정상으로 복귀

12 / 13

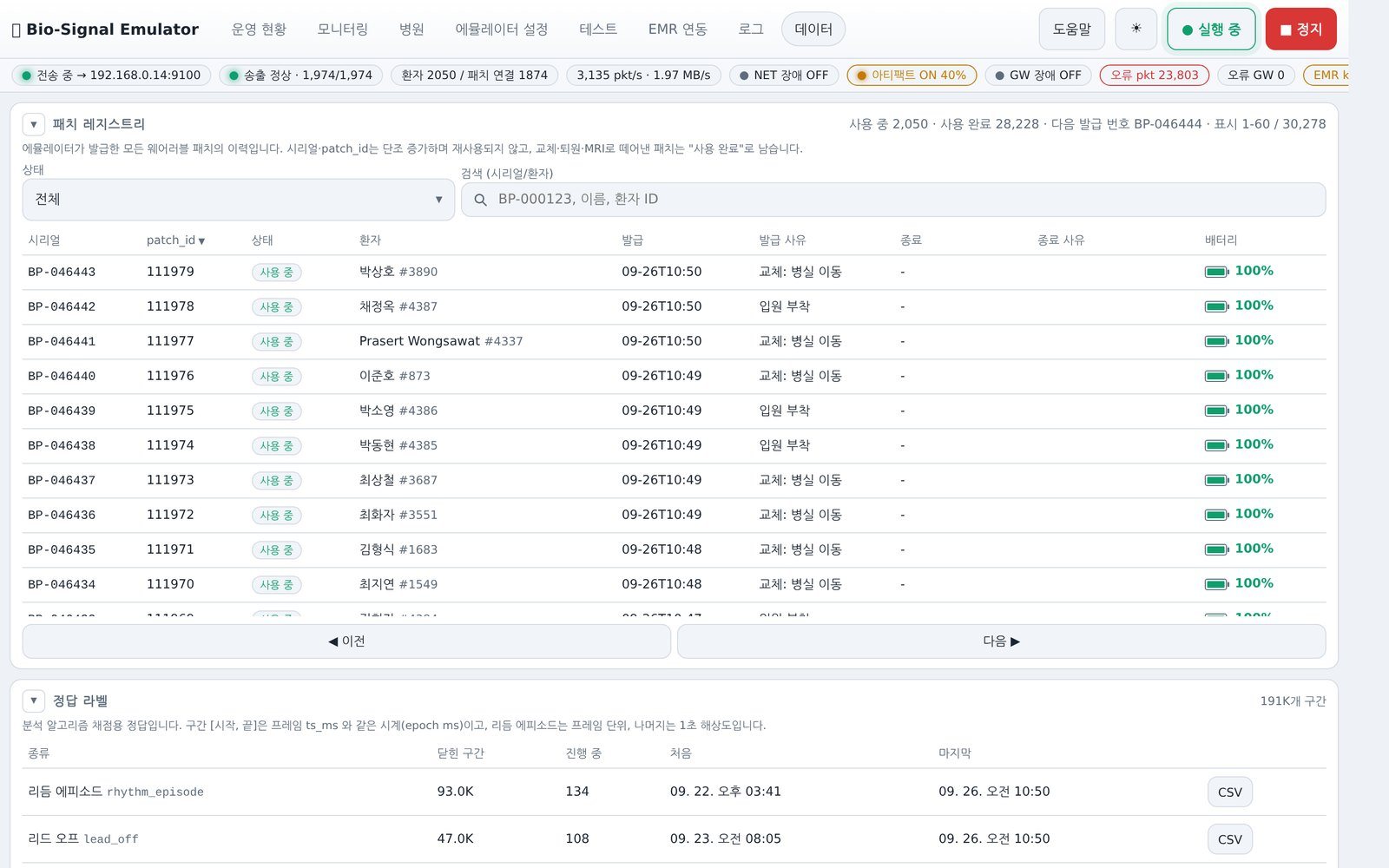

데이터 · 로그

발급된 모든 패치의 레지스트리와 시험 데이터를 관리합니다.

• 시리얼·patch_id는 재사용하지 않고 발급·종료 시각과 사유 기록
• 정답 라벨 요약, 설정 이력, SQLite 조회 콘솔

13 / 13

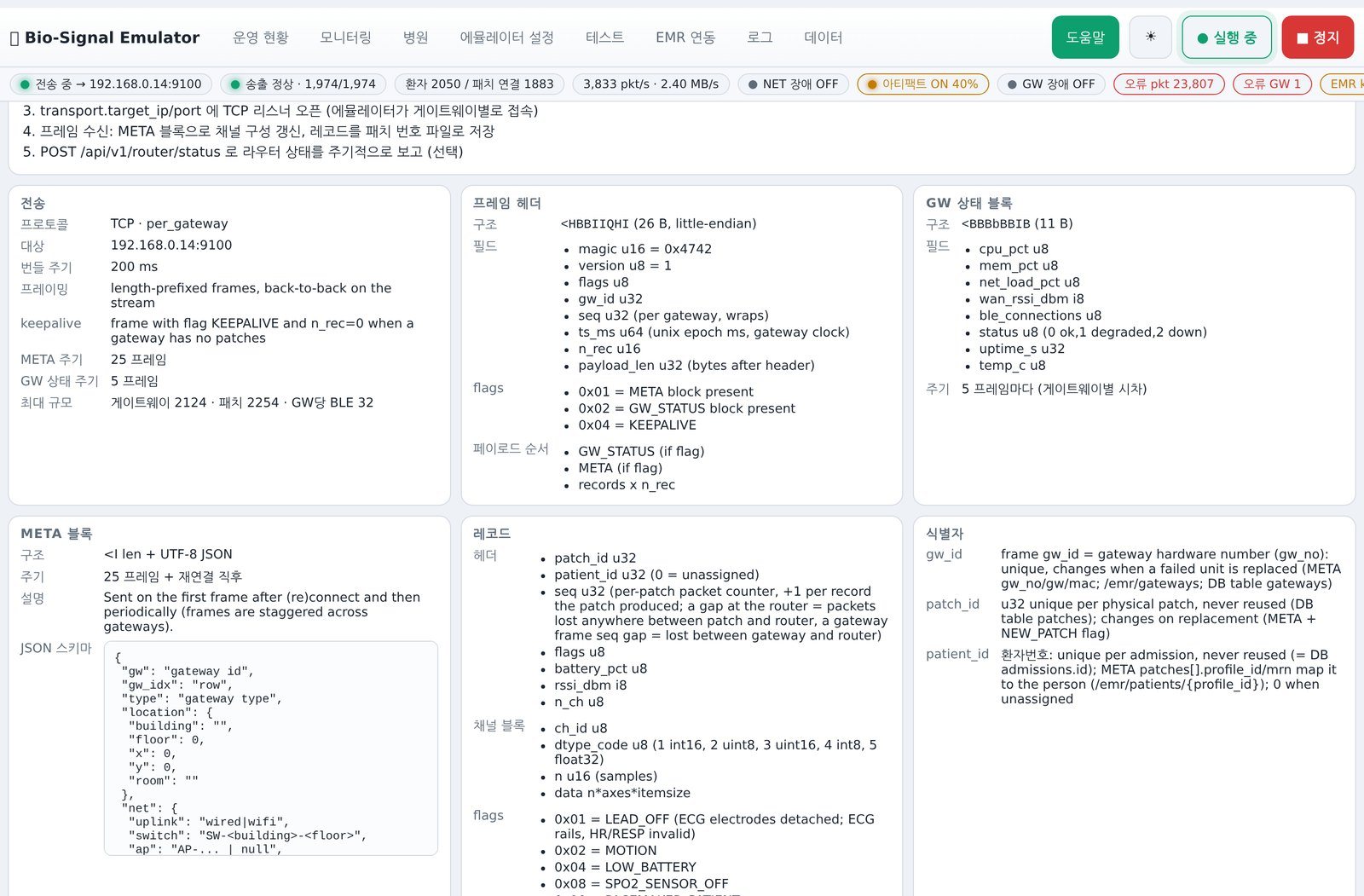

프로토콜

진입점 API가 프로토콜·채널·엔드포인트·현재 설정을 기계가독 형태로 제공합니다. 라우터는 이 문서만 읽고 수신을 시작할 수 있습니다.

• 프레임 헤더 26 B, 레코드 16 B + 채널, CRC-32 트레일러
• ECG 250/500 Hz, PPG 100 Hz, 가속도 50 Hz 등 채널 10개
