SOMA
웨어러블 센서 개발을 위한 바이오센싱 디지털 트윈입니다. 전신 해부학 모델 위에 가상 센서를 배치하고 생리 조건을 바꿔 가며 합성 생체신호를 검토해, 하드웨어 제작 전에 설계 판단을 내릴 수 있습니다.
- 전신 트윈 — 6개 신체 계통, 12개 피부 부위의 3D 조직 단면
- ECG · PPG · EEG · EMG · 호흡 · 정전용량 신호 합성과 CSV 내보내기
- 수면무호흡 — 명치 패치 기반 호흡 추정, 자세·뒤척임 조건 실험
- 반지형 혈압계 — PPG(적색·적외선) 신호와 손 높이에 따른 혈압 실험
실험 환경
- 전신 디지털 트윈
- 수면무호흡 · 명치 패치
- 손 센싱 · 반지형 혈압계
스크린 데모
주요 화면 둘러보기
라이브 데모의 주요 화면 10장으로 기능을 소개합니다. 이전·다음 버튼이나 화살표 키, 아래 목록으로 넘겨 보세요. 직접 사용해 보려면 라이브 데모를 여세요.
-

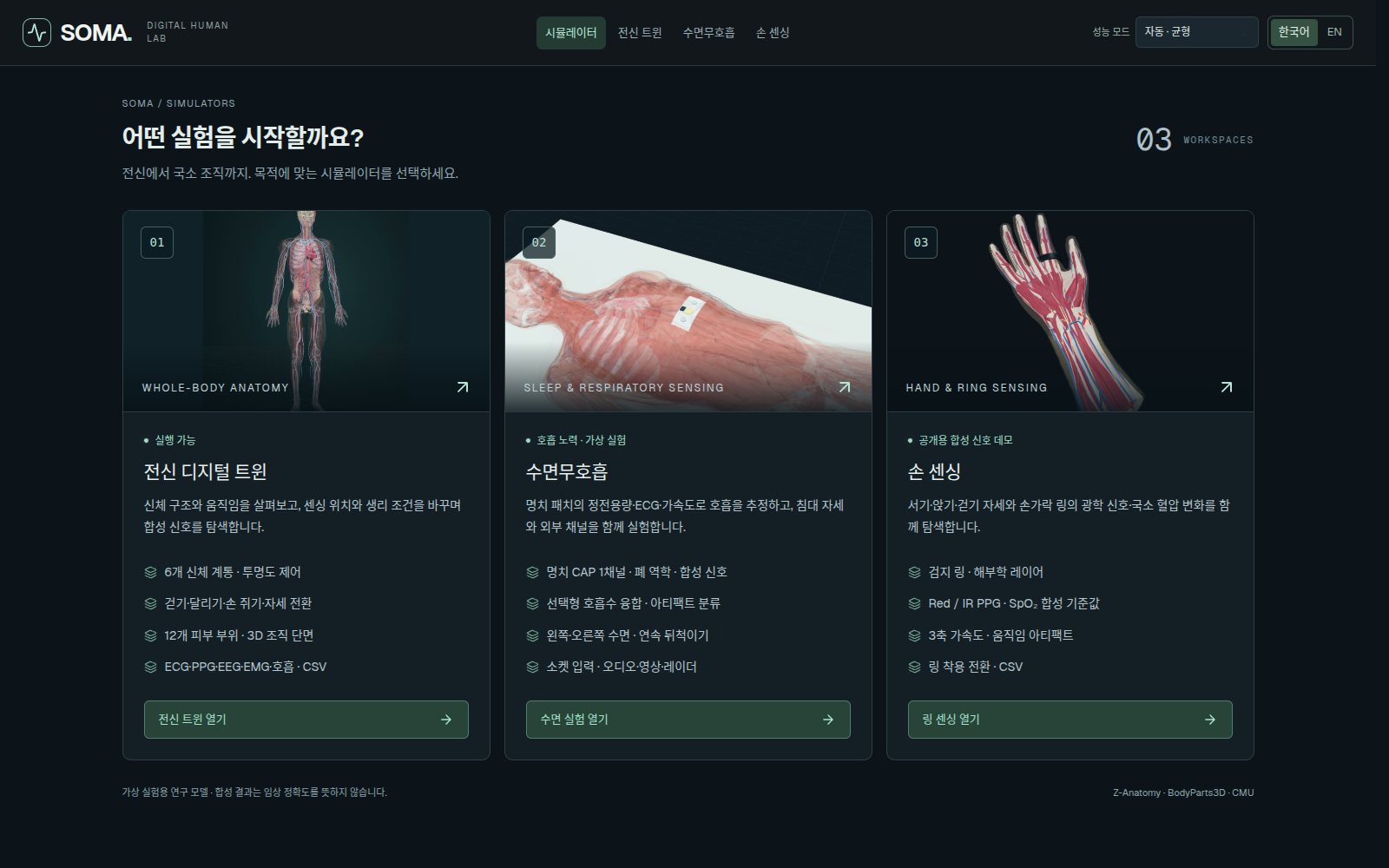

01 / 10
시뮬레이터 홈
세 가지 실험 환경 — 전신 디지털 트윈, 수면무호흡, 손 센싱 — 을 고르는 시작 화면입니다.
- 각 시뮬레이터의 대상 신호와 제공 범위 요약
- 한국어·영어, 성능 모드(자동·저사양·균형·고화질)
-
02 / 10

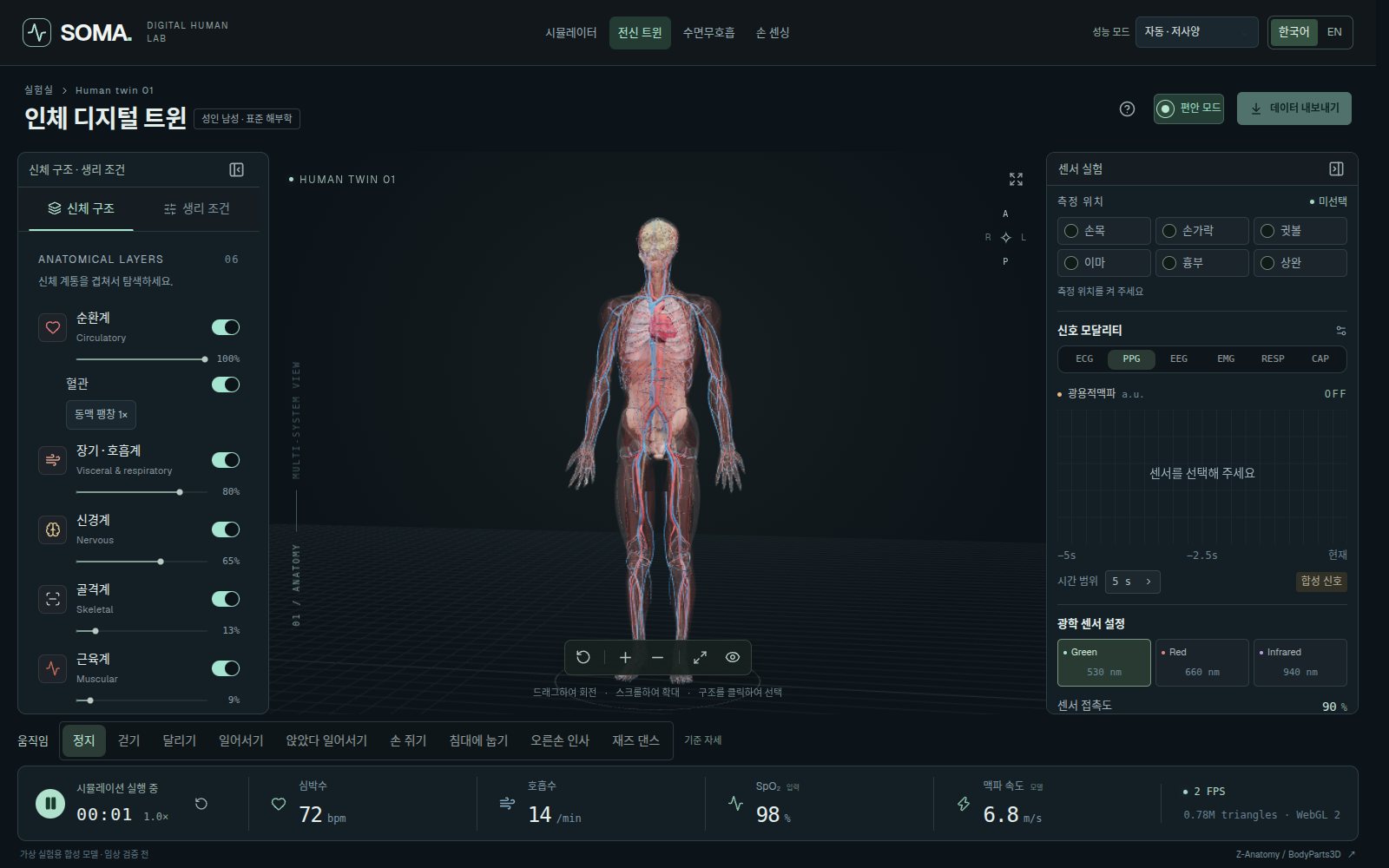

전신 디지털 트윈
해부학 아틀라스 기반 전신 모델에서 신체 구조와 생리 조건을 바꿔 가며 합성 신호를 탐색합니다.
- 순환·장기·신경·골격·근육 계통별 표시와 투명도
- 심박·호흡수·SpO₂·맥파 속도 실시간 표시
- 회전·확대·정면 보기, 모델 집중 모드
-

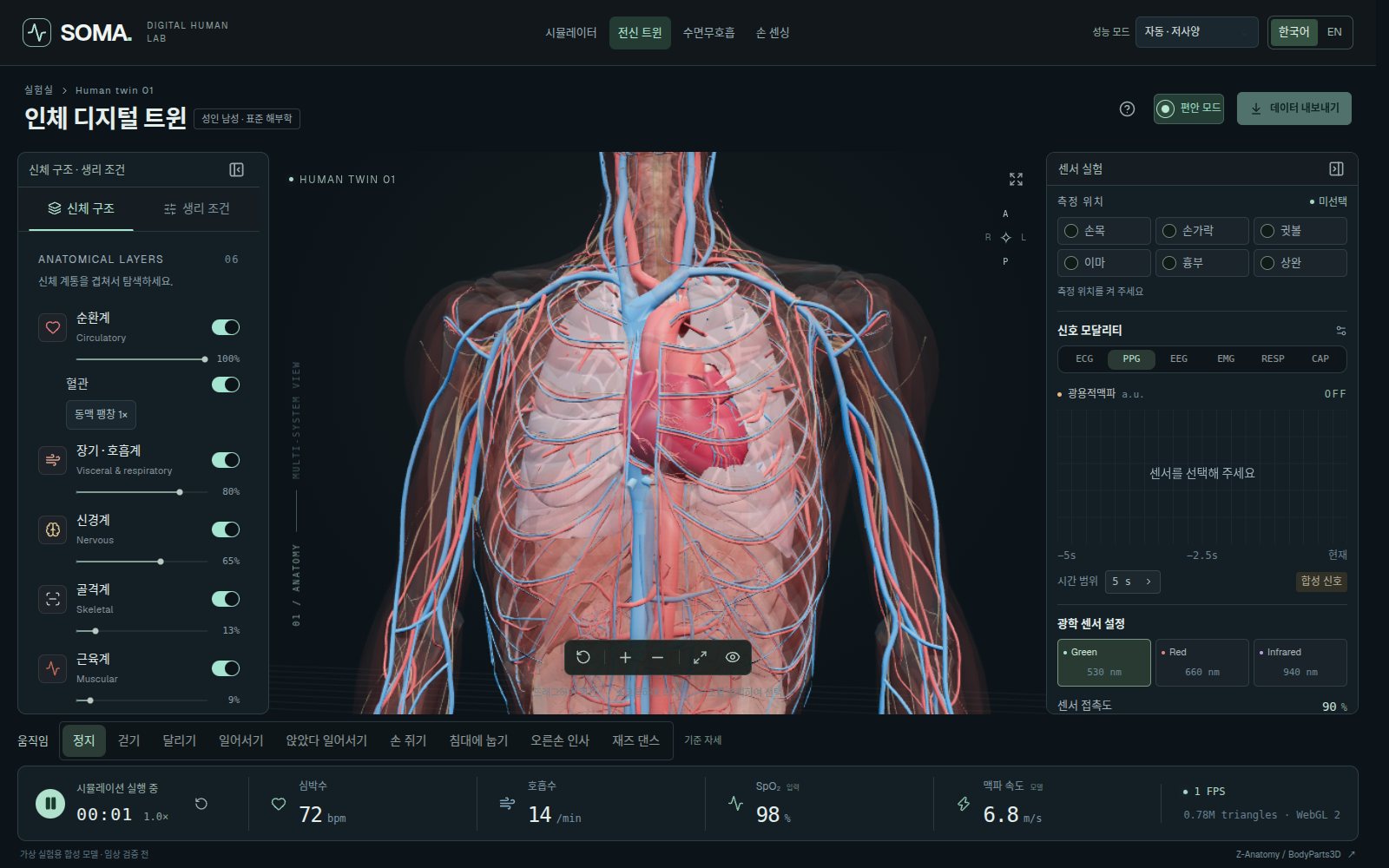

03 / 10
심폐 시점
전신·심폐·뇌 시점으로 전환해 관심 부위를 집중해서 봅니다.
- 동맥 팽창 배율 조절
- 근육 보기·맥동 보기 전환
-

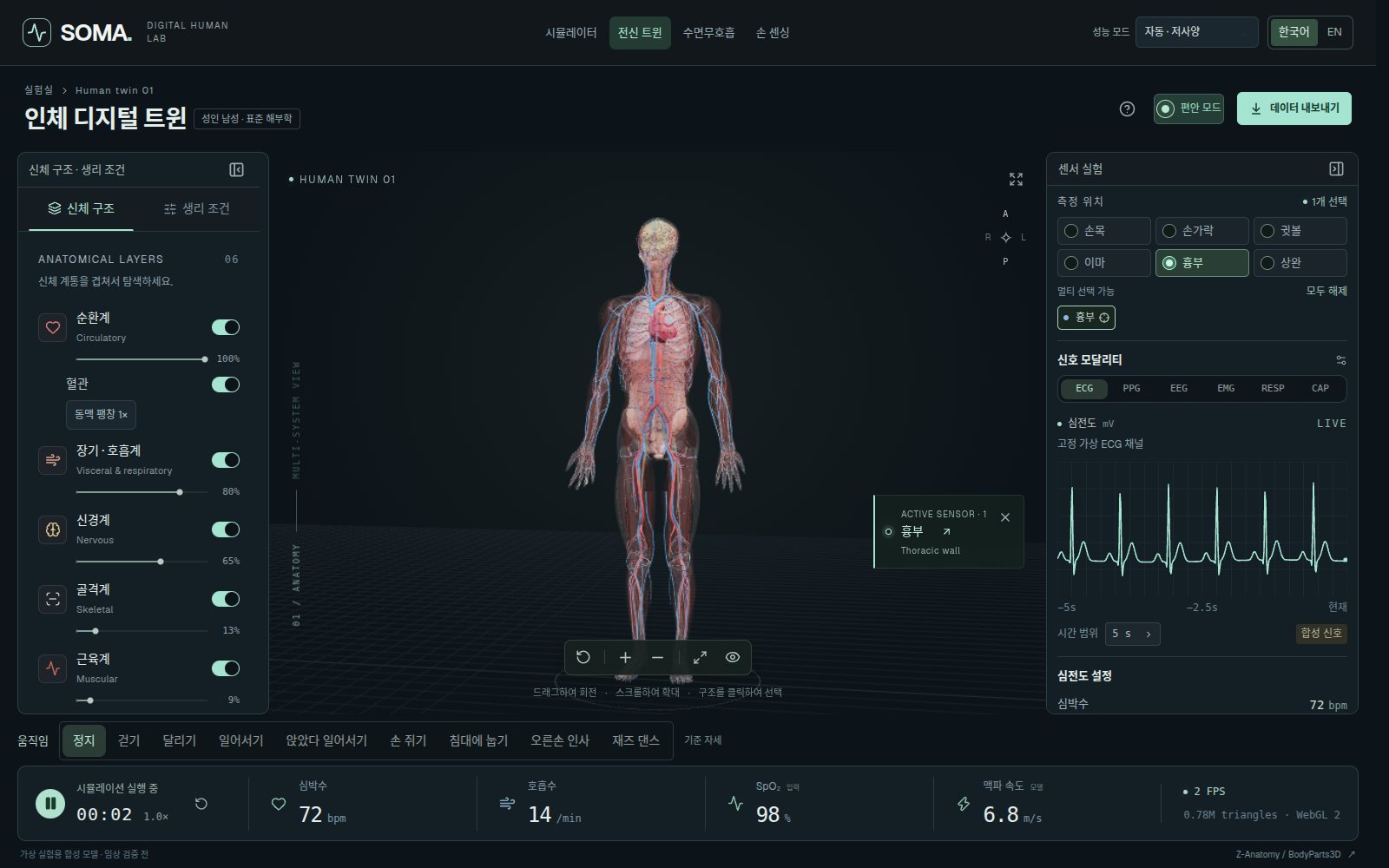

04 / 10
흉부 센서 · ECG
측정 위치를 고르면 센서가 모델 위에 놓이고, 그 위치의 합성 신호가 나타납니다.
- 손목·손가락·귓볼·이마·흉부·상완 6개 위치
- ECG·PPG·EEG·EMG·RESP·CAP 6개 신호
- 표시 시간 범위 조절
-

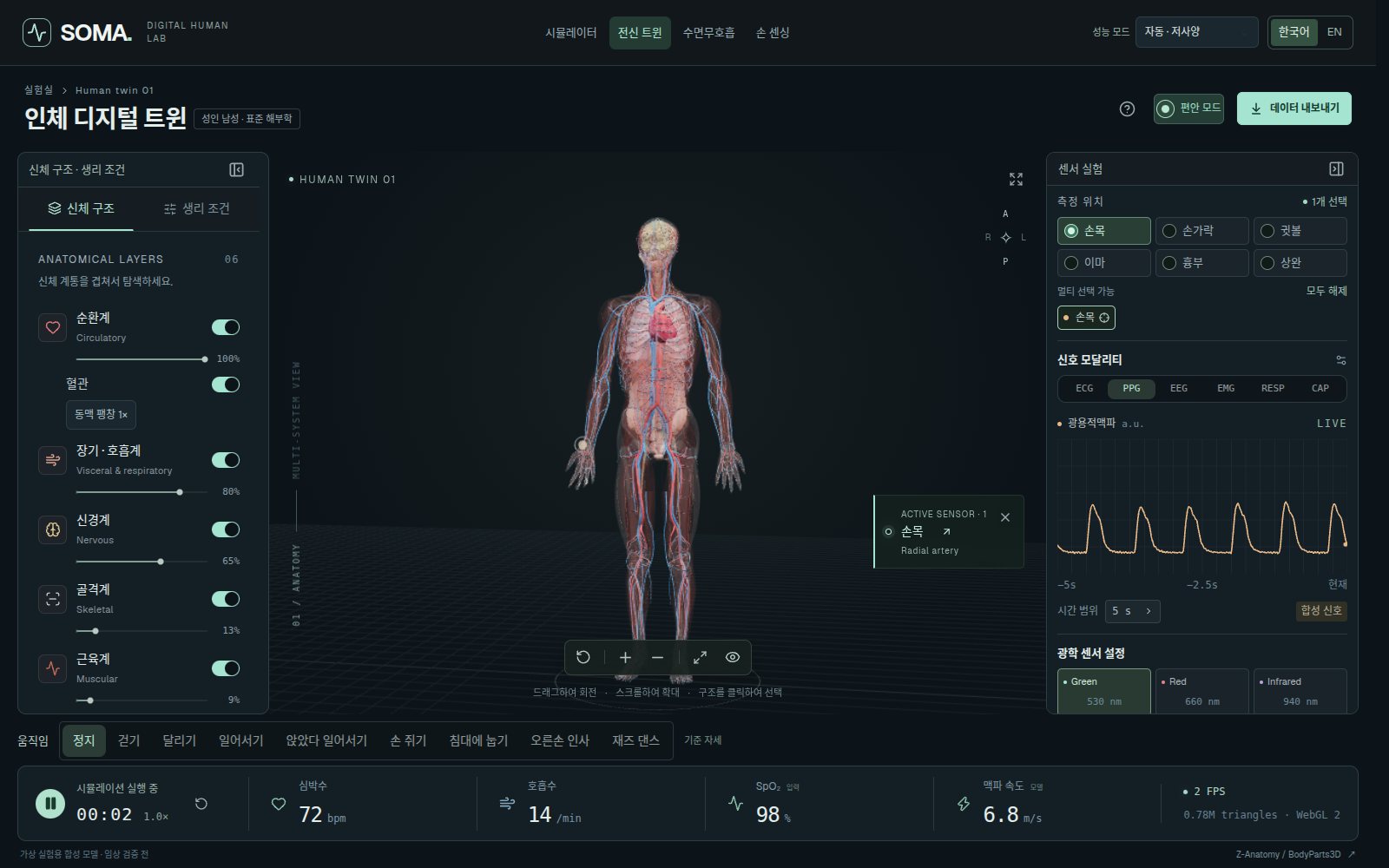

05 / 10
손목 센서 · PPG
광학 센서의 파장과 접촉 상태를 바꿔 가며 PPG 파형을 비교합니다.
- Green 530 nm · Red 660 nm · Infrared 940 nm
- 센서 접촉도 조절
-

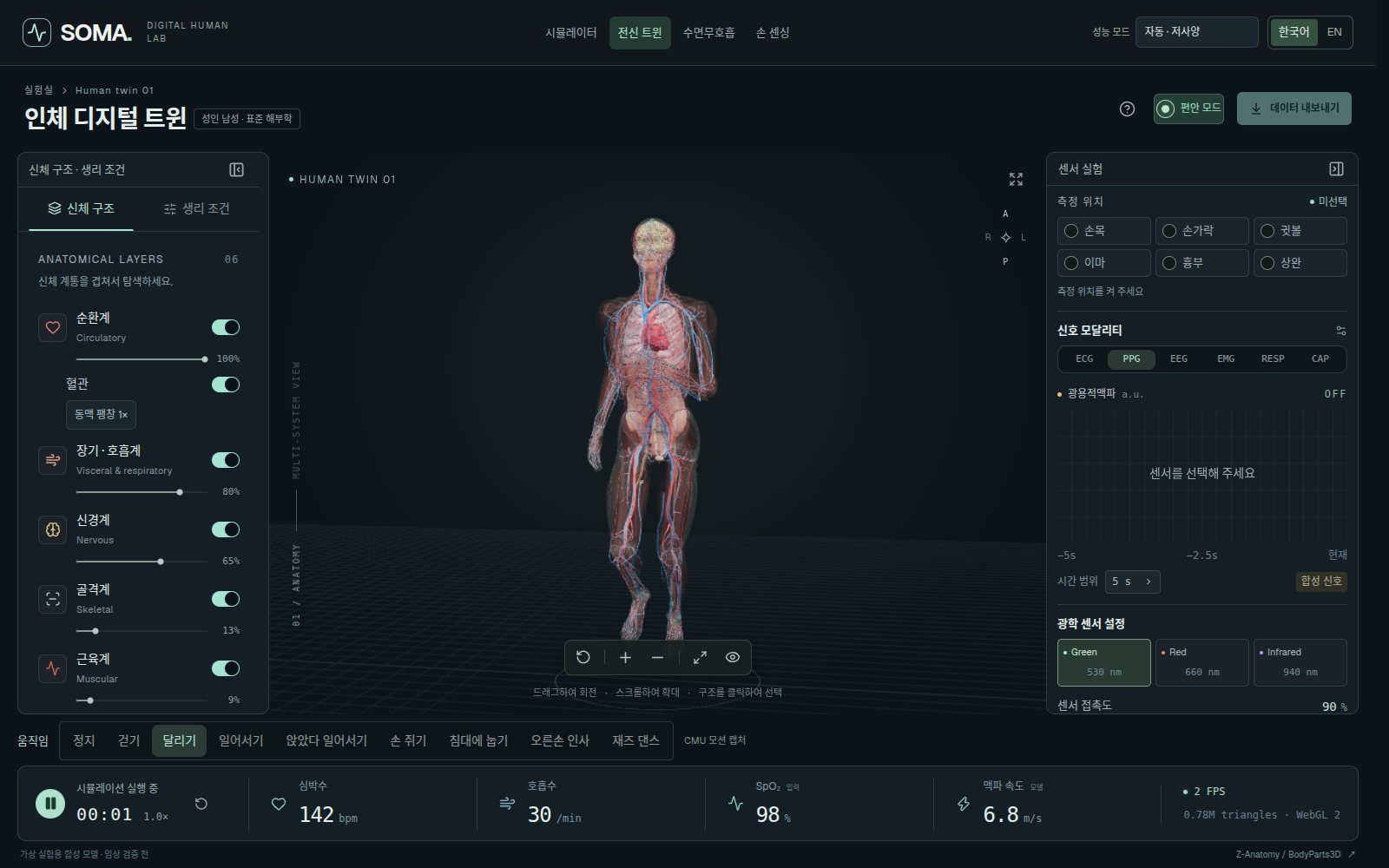

06 / 10
모션과 생리 조건
걷기·달리기 같은 동작을 적용하면 움직임의 영향이 신호에 반영됩니다.
- 정지·걷기·달리기·앉았다 일어서기·손 쥐기 등 모션 9종
- 생리 조건 조절과 초기 조건 재설정
- 신호 데이터 내보내기(CSV)
-

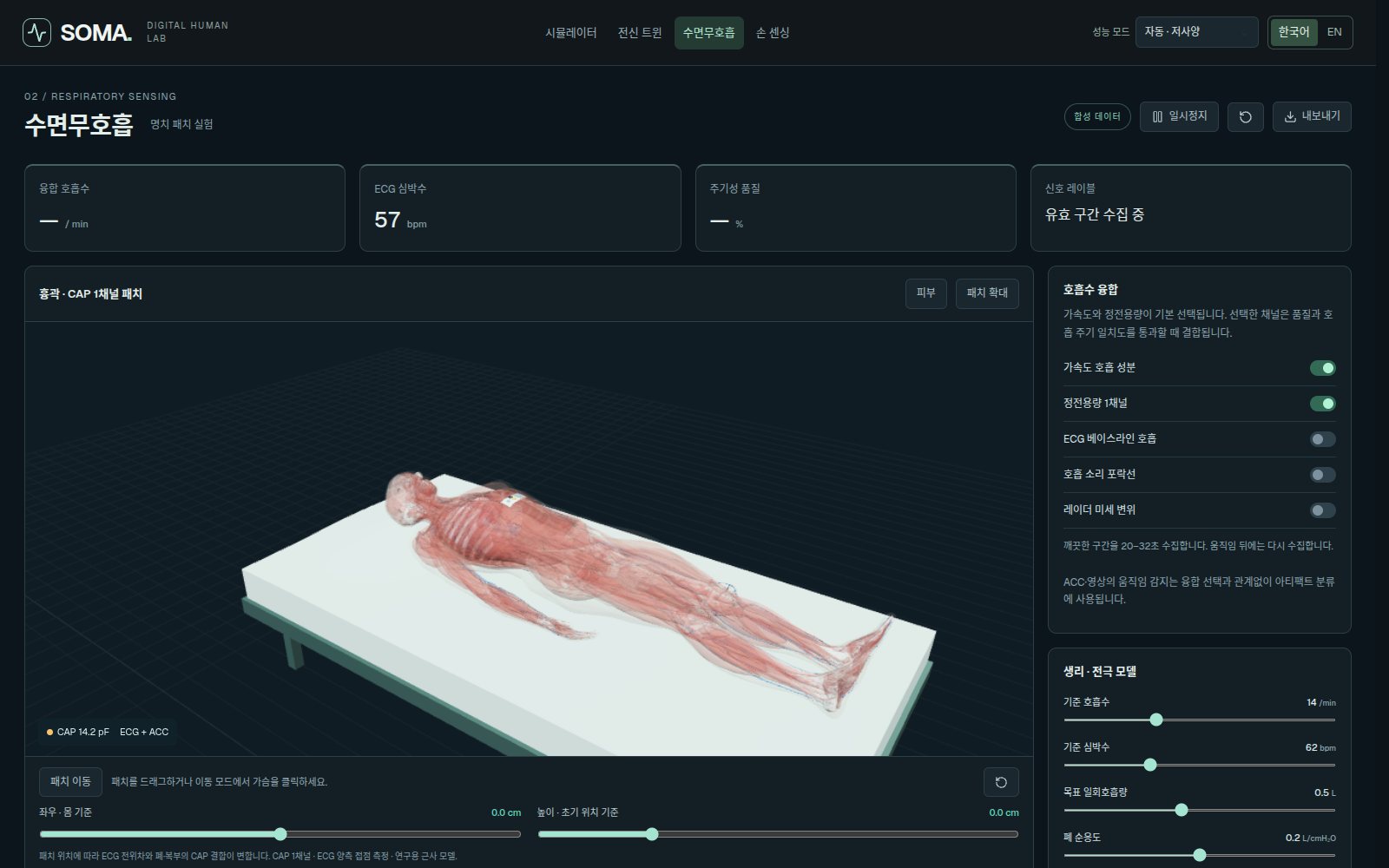

07 / 10
수면무호흡 · 명치 패치
명치에 붙인 정전용량(CAP) 1채널 패치와 ECG·가속도로 호흡을 추정합니다.
- 동기화 신호: CAP · ECG · 가속도 XYZ · ECG 유래 호흡(EDR)
- 호흡 시나리오: 정상 · 폐쇄성 · 호흡 구동 소실
- 융합 호흡수, 주기성 품질, 움직임 아티팩트 분류
-

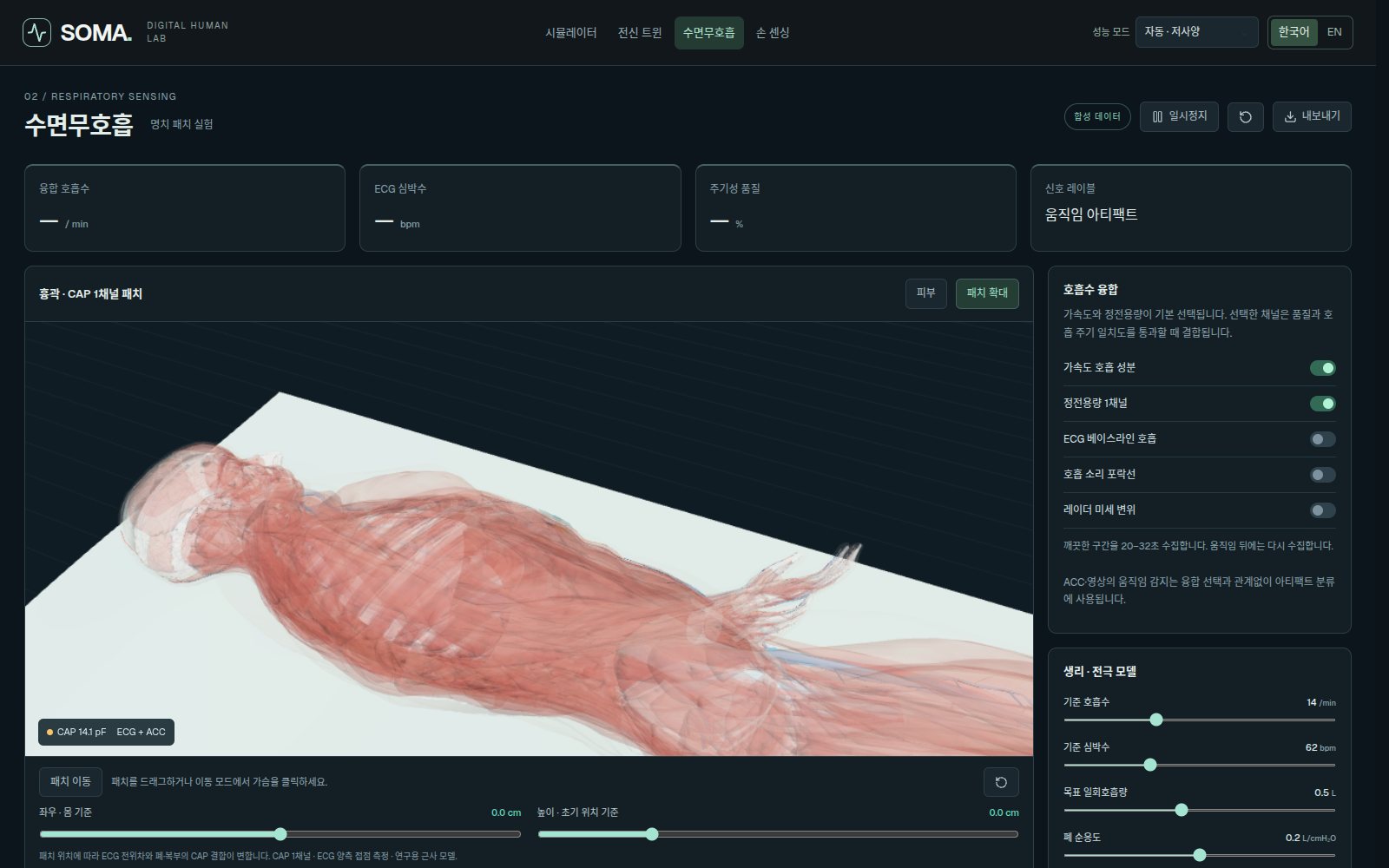

08 / 10
자세와 패치 위치
바로 눕기·좌우 수면·뒤척이기를 연속으로 전환하고, 패치를 옮기며 신호 변화를 봅니다.
- 패치 위치에 따라 ECG 전위차와 CAP 결합 변화
- 폐 순응도·기도 저항·피하지방 두께 등 생리·전극 모델 조절
- 로컬 실행 시 외부 게이트웨이 입력 — 최대 32채널, 오디오·영상·레이더 특징값
-
09 / 10

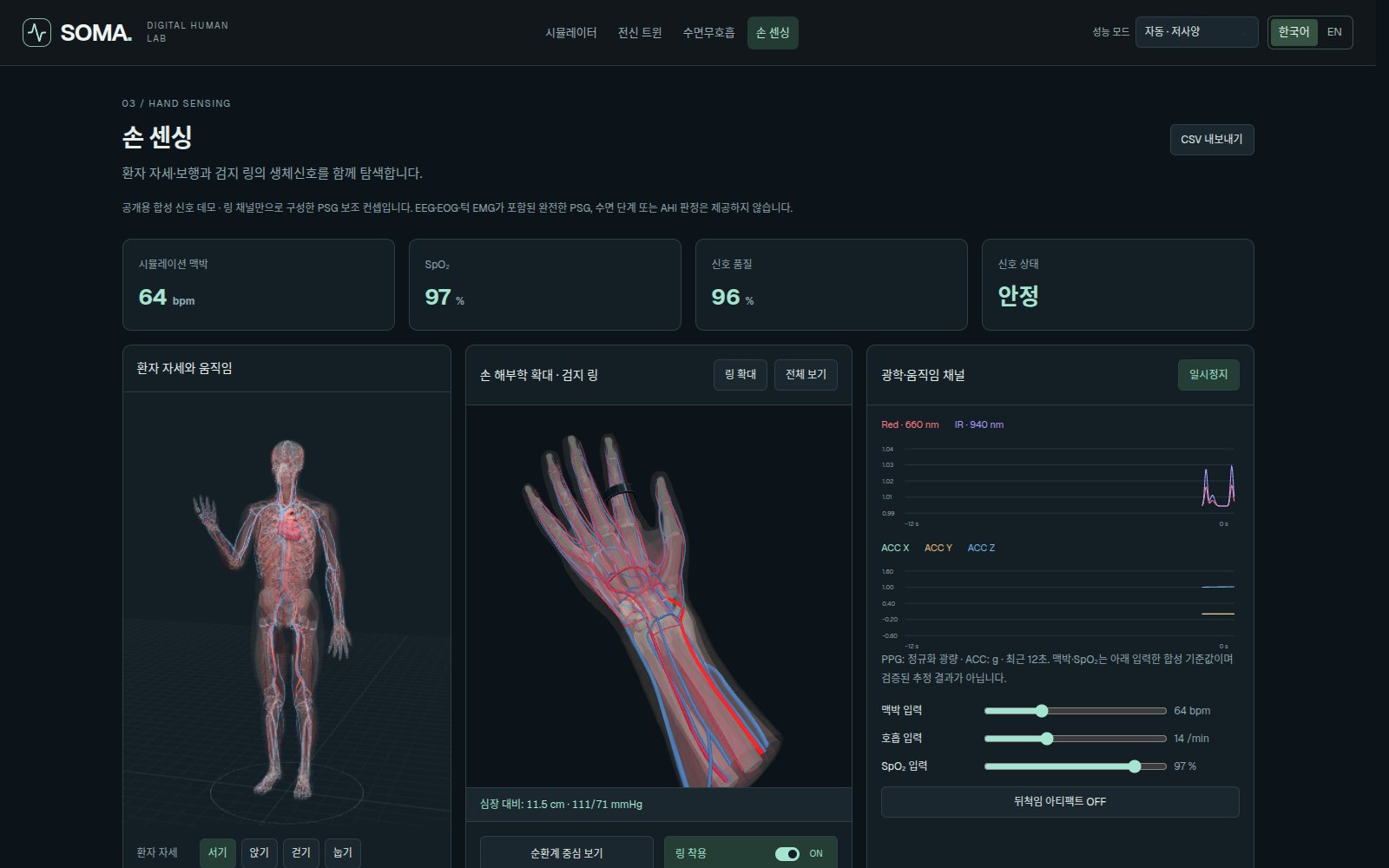

손 센싱 · 반지형 혈압계
전신 환자 모델의 검지에 광학 링을 착용시키고, 자세와 손 높이에 따른 PPG와 국소 혈압을 탐색합니다. 가운데 화면에서는 링과 손 해부학 — 피부·근육·혈관·힘줄 — 을 확대해 봅니다.
- 서기·앉기·걷기·눕기 자세
- Red·IR PPG, 3축 가속도, SpO₂ 기준값
- 순환계 중심 보기, 동맥 움직임 강조
- 링 착용 전환, 뒤척임 아티팩트, CSV 내보내기
-

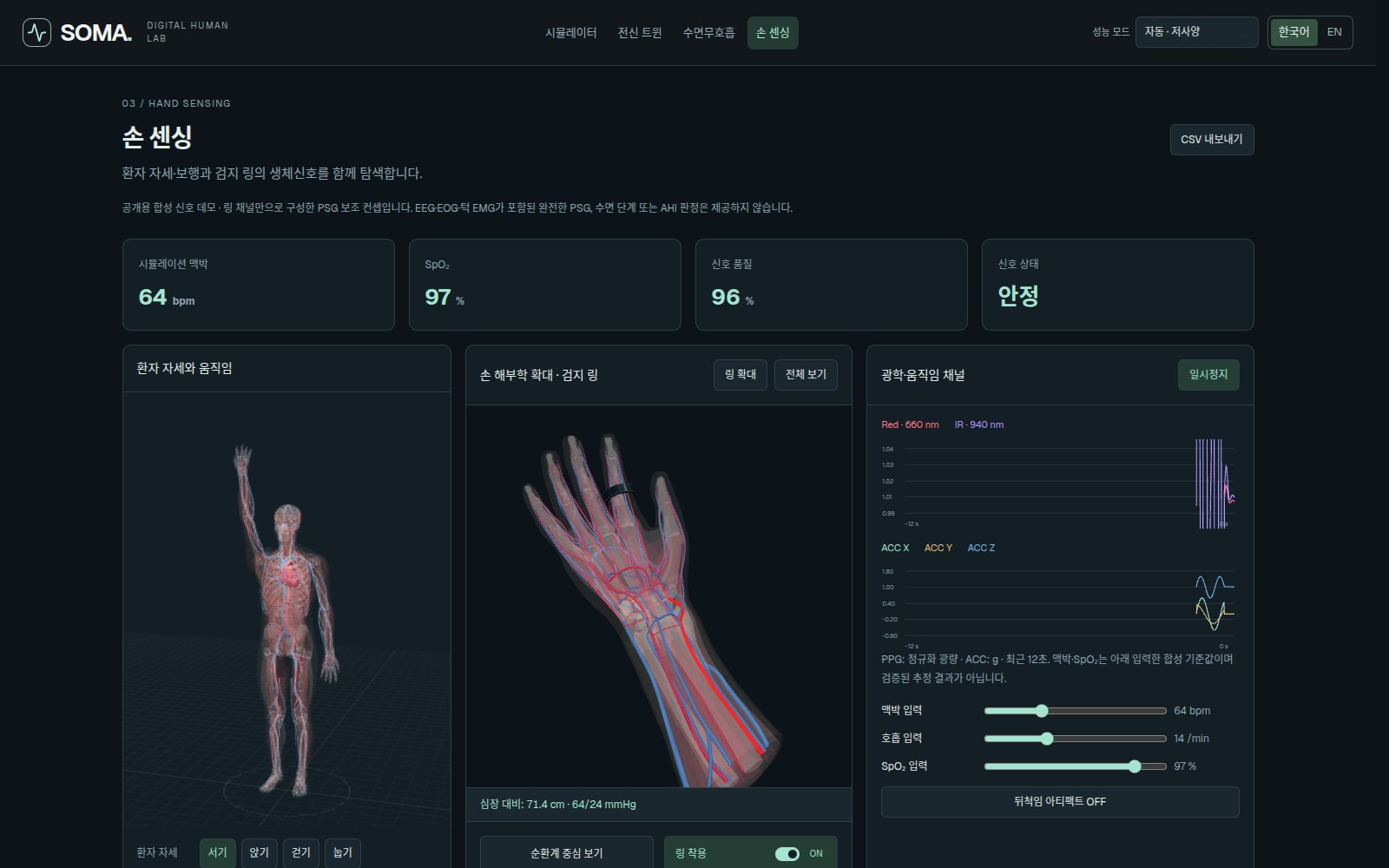

10 / 10
손 높이와 혈압
손을 심장보다 위·아래로 옮기면 정수압 모델에 따라 국소 동맥압 파형이 달라집니다.
- 심장 기준 SBP/DBP와 손 높이 입력
- 이동 속도에 따른 광학 신호 아티팩트 표시
모델 규모
실험 모델 구성
모든 신호는 가상 실험용 합성 데이터이며, 임상 검증된 측정·진단 결과가 아닙니다.
사양
주요 사양
| 해부학 모델 | 해부학 아틀라스 기반 전신 모델, 6개 신체 계통 표시·투명도, 12개 피부 부위 3D 조직 단면 |
|---|---|
| 센서 위치 | 손목 · 손가락 · 귓볼 · 이마 · 흉부 · 상완 |
| 합성 신호 | ECG · PPG(530/660/940 nm) · EEG · EMG · RESP · CAP, CSV 내보내기 |
| 모션 | 정지 · 걷기 · 달리기 · 일어서기 · 앉았다 일어서기 · 손 쥐기 · 침대에 눕기 · 인사 · 댄스 |
| 수면무호흡 | CAP 1채널 명치 패치 + ECG + 가속도 XYZ + EDR, 자세 4종, 호흡 시나리오 3종 |
| 외부 입력 | WebSocket 게이트웨이, 최대 32채널 공통 시각 수신 (로컬 실행) |
| 손 센싱 | 검지 링 Red/IR PPG, 3축 가속도, 자세 4종, 손 높이 정수압 모델, CSV |
| 실행 환경 | 웹 브라우저(WebGL), 한국어·영어, 성능 모드 4단계 |
